Hauptmerkmale und Anwendungen
Das explosionssicHere Elektrogerät mit explosionssicherem kleiner Ventile ist sorgfältig für die strengen Anforderungen von Anwendungen der Kohleindustrie hergestellt. Dieser vielseitige Aktuator zeichnet sich in der genauen Steuerung von Kugelventilen, Schmetterlingsventilen und mehr hervor. In Kombination mit Hochdruck-Spezialventilen mit kleinem Kaliber sorgt dies für die Leistung der Brandsicherheit der Kohlemine, die Staubunterdrückung und die Automatisierung von unterirdischen Zentralpumpensystemen, einschließlich Jet- und Vakuumpumpen.
Unser Elektrogerät mit QMB -Ventil ist für das kompakte Design und die leichte Konstruktion auffällt. Es integriert sich nahtlos in DCS -Systeme und erleichtert eine effiziente und zuverlässige automatische Steuerung.
Einstufung
Erhältlich in verschiedenen Typen: grundlegende, intelligente, explosionssichere grundlegende und explosionssichere intelligente, jeweils zu maßgeschneiderte, um bestimmte Betriebsanforderungen zu erfüllen.
Arbeitsumfeld und Hauptbedingungen für Hauptbedingungen
(1) Stromversorgung: Standard-Drei-Phasen-AC380V, 50 Hz;
Zu Flexibilität gehören die optionalen Netzteile: AC400V, 415 V, 660 V und Doppelfrequenzen von 50 Hz oder 60 Hz.
Auch für einphasige AC220V, 110 V mit 50 Hz- oder 60 Hz-Optionen anpassbar.
Zusätzlich unterstützt DC Power bei 24 V, 48 V und 84 V.
(2) Umgebungstemperatur: Standardbereich von -20ºC bis 60ºC; verlängerter Bereich von -40ºC bis 70 ° C für anspruchsvolle Bedingungen.
(3) Relative Luftfeuchtigkeit: Effizienter Betrieb bis zu 95% Luftfeuchtigkeit bei 25 ° C, sodass eine robuste Leistung gewährleistet.
.
Explosionssicheres Modelll (EXDIIBT4) für Umgebungen mit IIA- und IIB-Gasmischungen, Gruppen T1-T4, um die Sicherheit der UT zu gewährleisten.
(5) Schutzstufe: IP65, IP67 und anpassbares IP68 für einen verbesserten Schutz nach speziellen Bestellungen.
(6) Der Motor ist für die intermittierende Verwendung entwickelt: Standardbetriebszeit von 10 Minuten, die unter besonderen Bedingungen auf 15-30 Minuten verlängert werden kann, wobei die Dauerbarkeit der Klasse F der Klasse F ist.
.
(8) Hauptfunktionsmerkmale intelligenter elektrischer Aktuatoren
Diese Aktuatoren sind mit einem mechatronischen Design konstruiert und sind kompakt und leicht.
Integriert einen digitalen integrierten Chip und liefert vielfältige Funktionen und Präzision.
Verfügt über ein nicht störendes Design, das Parameteranpassungen und Debuggen über Knöpfe oder Infrarot-Fernbedienung ermöglicht, ohne das Gehäuse zu öffnen, um schnelle und sichere Vorgänge zu öffnen.
Ausgestattet mit einem absoluten Encoder für Schlaganfallverschiebung, wobei die Integrität der Klappenposition und eine starke Anti-Interferenz mit hoher Genauigkeit und verlängerter Lebensdauer gewährleistet ist.
LCD -Display sowohl in Chinesisch als auch in Englisch erhältlich und verbessert die Benutzerfreundlichkeit.
Features Schutzfunktionen wie Reisegrenze, Drehmomentschutz, Standalarm, Überhitzungsschutz, Signalversagensschutz, Leistungsphasenverlust und automatische Korrektur der Phasensequenz für eine umfassende Sicherung.
Intelligente Typen umfassen intelligente Switch, intelligente Anpassung und erweiterte intelligente Versionen und richten sich an verschiedene Kontrollbedürfnisse.
(9) Intelligenter Eingangssignal des Schalttyps: Akzeptiert 24VDC -Impuls- oder Pegelsignale für eine vielseitige Integration.
Ausgangssignal: Bietet eine Relaisausgabe mit der mit 5A für 250 VAC oder 30VDC bewerteten Kontaktkapazität.
Analogsignal für Ausgangsposition: Liefert 4-20 mA für genaues Feedback.
Intelligente Regulierung unterstützt analoge Eingangssignale: 4-20 mA für die nahtlose Kontrolle.
Analoges Ausgangssignal: Übereinstimmt Eingang mit 4-20 mA-Ausgang.
Eingangssignal für Schaltschalter: kompatibel mit 24VDC -Impuls oder Pegelsignal für einen effizienten Betrieb.
Switching Output Signal: Unser innovativer Aktuator verfügt über eine robuste Relaisausgabe mit einer Kontaktkapazität von 5A, 250 VAC und 5A, 30VDC, um eine zuverlässige Leistung und Sicherheit in Umgebungen mit hoher Nachfrage zu gewährleisten.
Grundfehler: ≤ 1 - Erleben Sie Präzision und Genauigkeit mit einer grundlegenden Fehlerspanne von weniger als oder gleich 1. Unsere Technologie garantiert die Genauigkeit, auf die Sie zählen können.
Unser fortschrittlicher intelligenter Typ wurde entwickelt, um Ihre Betriebsfähigkeiten zu erhöhen. Es beinhaltet die Unterstützung für den Schutz von ESD -Notfällen, die nahtlose Buskommunikation, die intuitive Bluetooth -Konnektivität und die anspruchsvolle drahtlose Kontrolle, unter anderem bahnbrechende Funktionen.
QMB Electric Actuator Hauptmodelle und Eigenschaften
| Model | Drehmoment (N · m) | Stammdurchmesser (mm) | Geschwindigkeitsverhältnis | Ausgangsgeschwindigkeit (r/min) | Öffnen/Schließzeit (S) | Motorleistung (W) | Motorwährung (A) | Gewicht (kg) |
| Qmb3.5-1.25g | 35 | 11x11 | 46 | 1.25 | 12 | 10 | 0.6 | 8 |
| QMB5-1.25G | 50 | 11x11 | 46 | 1.25 | 12 | 15 | 0.6 | 8 |
| QMB9-0.85G | 90 | 28 | 46 | 0.85 | 18 | 40 | 1 | 20 |
| QMB15-0.6G | 150 | 28 | 46 | 0.6 | 25 | 40 | 1 | 20 |
| QMB25-0.6G | 250 | 28 | 46 | 0.6 | 25 | 60 | 1.2 | 20 |
QMB Größe und Verbindungsabmessungen
Qmb3.5/5 externe Abmessungen
QMB9/15/25 Externe Dimensionen
QMB Flanschverbindungsabmessungen
QMB3.5/5 Verbindungsgrößendiagramm
| Flanschnummer | Denso -Modell | D3 | N-D4 | D7 | H | H1 |
| F05 | QMB3.5 QMB5 | 50 | 4-m6 | 11 × 11 | 16 | 1 |

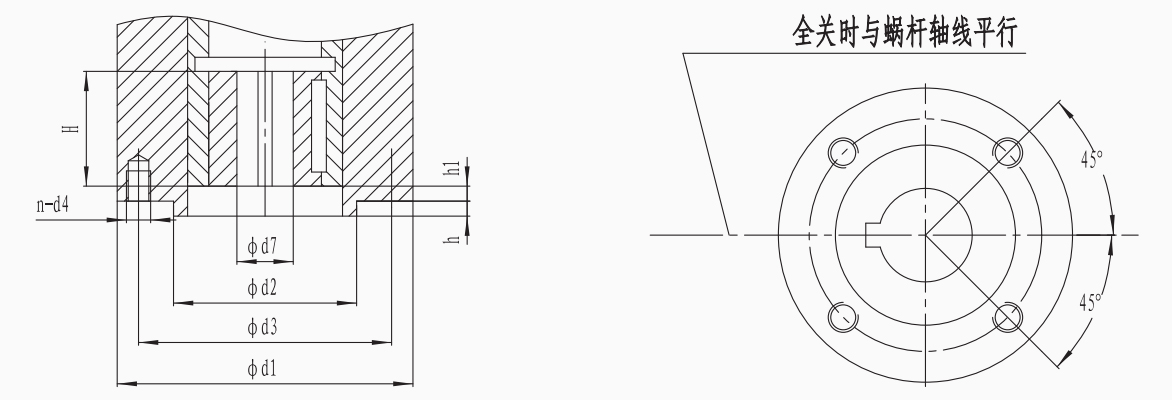

QMB9/15/25 Verbindungsgrößendiagramm
| Flanschnummer | Elektrisches Installationsmodell | D1 | D2 (F8) | D3 | N-D4 | D7 | H | h | H1 | |
| Fabrikproduktion | Maximal | |||||||||
| F05 | QMB9 | 65 | 35 | 50 | 4-m6 | 28 | 40 | 3 | 3 | |
| F07 | QMB9 QMB15 QMB25 | 90 | 55 | 70 | 4-m8 | / | 28 | 40 | 3 | 3 |
| F10 | QMB25 | 125 | 70 | 102 | 4-m10 | / | 28 | 40 | 3 | 3 |
HINWEIS: QMB9/15/25 sind alle standardmäßig mit F07 ausgestattet, um eine positive Kompatibilität und nahtlose Integration für Ihre Anforderungen zu gewährleisten.
