Hauptmerkmale und Anwendungen

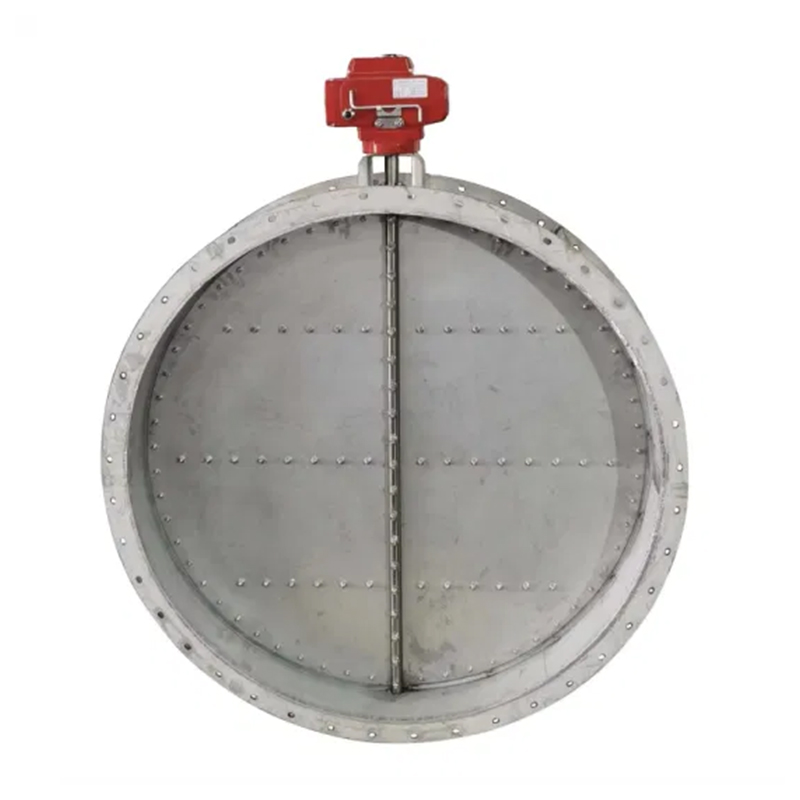

MFD -Mining -Ventilation Schmetterlingsventile werden hauptsächlich in Rohrleitungssystemen wie Kohlemine -Belüftung, Staubentfernung und Umweltschutztechnik verwendet, um den Fluss von Gasmedien in Pipelines gemäß verschiedenen Signalen zu regulieren und abzuschneiden. Es hat die Eigenschaften einer angemessenen Struktur, des Schadenswiderstandes, eines geringen Flusswiderstands, der minimalen Leckage, des einfachen Betriebs und der langen Lebensdauer.
Klassifizierung und Parameter
Bergbaulüftungsventile werden durch Kontrolltyp klassifiziert, einschließlich elektrischer Belüftungsschmetterlingsventile und pneumatischer Beatmungsschmetterlingsklappen, Schmetterlingsventile,
1) Es gibt zwei Arten von elektrischen Lüftungsschmetterlingsventilen für den Bergbau: Split -Typ und integrierter Typ
*Nach der Verwendung in Verbindung mit dem explosionssicheren Steuerkasten für explosionssicheres Ventil-Gerät kann das elektrische Butterfly-Ventil vom geteilten Typ an das DCS-System angeschlossen werden
Automatisierte Steuerung von Gaspipelines realisieren;
*Das integrierte elektrierte Ventilationsventil verfügt über ein Steuerungssystem, das am Körper ein- und ausgeschaltet oder remote ausgeschaltet werden kann, um eine Fernschaltung oder Einstellung zu erreichen
Steuerung ohne die Notwendigkeit eines separaten Steuerfelds.
*Modbus, Profbus und andere Buskommunikation können mit 485 Busschnittstelle konfiguriert werden, um die Datenkommunikation zu erreichen.
*Hauptleistung und Parameter des Schmetterlingsventils für elektrische Belüftung:
Elektrisches belüftetes Schmetterlingsventilmodell | MFD9B41W |
Dn (mm) | DN100 ~ 4000 |
Mittel und Temperatur | Luft, gashaltige Gasmischungen; ≤ 300 ℃ |
Nenndruck (MPA) | PN0.1MPA |
Leckquote | ≤ 1% |
Stromspannung | 380/660V |
Strukturschematische Diagramm
Klassifizierung und Parameter
Das pneumatische Lüftungsventil des Mining -Ventils wird auf Lüftungsleitungen angewendet, für die schnelles Öffnen und Schließen erforderlich ist und eine schnelle Fernschalt- oder Einstellungsregelung erzielen kann.
*Hauptleistung und Parameter des pneumatischen Lüftungsbutterfly -Ventils.
Pneumatisches belüftetes Schmetterlingsventilmodell | MFD6B41W |
DN (mm) | DN100 ~ 4000 |
Mittel und Temperatur | Luft, gashaltige Gasmischungen; ≤ 300 ℃ |
Nenndruck (MPA) | 0,01 (Testdruck 0,02) |
Leckquote | ≤ 1% |
Pneumatische Lüftungsschmetterfly -Ventile sind in Kontrollform erhältlich | Doppelwirksam, Einzelwirkung |
Pneumatische beatmte Schmetterlingsventil Optionale Funktion | Schalttyp, Regulierungstyp |
Magnet-/Positioniererspannung | AC24V, DC24V, AC110V, AC220V |
Druckluftdruck | 2BAR ~ 8BAR |
Strukturschematische Diagramm
Auswahltabelle für Verbindungsgrößen und zugehörige explosionssichere elektrische Geräte für Mining-Ventile
Hauptabmessungen von Ventilen | Hauptparameter des Bergbaus Explosionssicheres Typ/Mining Explosionssicheres integriertes elektrisches Gerät | ||||||
DN | L | D | D1 | N-φd | Explosionssicheres Bergbauventil Modell für elektrisches Gerät | Spannung (v) | Macht (KW) |
500 | 220 | 645 | 600 | 20-22 | QB/QBY30 | 380/660 | 0.18 |
600 | 220 | 755 | 705 | 20-26 | QB/QBY40 | 380/660 | 0.18 |
700 | 240 | 860 | 810 | 24-26 | QB/QBY60 | 380/660 | 0.18 |
800 | 240 | 975 | 920 | 24-30 | QB/QBY60 | 380/660 | 0.18 |
900 | 260 | 1075 | 1020 | 24-30 | QB/QBY90 | 380/660 | 0.25 |
1000 | 260 | 1175 | 1120 | 28-30 | QB/QBY90 | 380/660 | 0.25 |
1100 | 260 | 1275 | 1220 | 28-30 | QB/QBY90 | 380/660 | 0.25 |
1200 | 280 | 1375 | 1320 | 32-30 | QB/QBY120 | 380/660 | 0.37 |
1300 | 280 | 1475 | 1420 | 32-30 | ZB/ZBY15 | 380/660 | 0.37 |
1400 | 300 | 1575 | 1520 | 36-30 | ZB/ZBY15 | 380/660 | 0.37 |
1500 | 300 | 1690 | 1630 | 36-30 | ZB/ZBY15 | 380/660 | 0.37 |
1600 | 320 | 1790 | 1730 | 40-30 | ZB/ZBY15 | 380/660 | 0.37 |
1700 | 320 | 1890 | 1830 | 40-30 | ZB/ZBY20 | 380/660 | 0.55 |
1800 | 340 | 1990 | 1930 | 44-30 | ZB/ZBY20 | 380/660 | 0.55 |
1900 | 340 | 2090 | 2030 | 48-30 | ZB/ZBY20 | 380/660 | 0.55 |
2000 | 360 | 2190 | 2130 | 48-30 | ZB/ZBY20 | 380/660 | 0.55 |
2100 | 360 | 2290 | 2230 | 52-33 | ZB/ZBY30 | 380/660 | 0.75 |
2200 | 380 | 2405 | 2340 | 52-33 | ZB/ZBY30 | 380/660 | 0.75 |
2300 | 380 | 2505 | 2440 | 56-33 | ZB/ZBY30 | 380/660 | 0.75 |
2400 | 400 | 2605 | 2540 | 56-33 | ZB/ZBY30 | 380/660 | 0.75 |
2500 | 400 | 2706 | 2640 | 60-33 | ZB/ZBY30 | 380/660 | 0.75 |
2600 | 420 | 2805 | 2740 | 60-33 | ZB/ZBY45 | 380/660 | 1.1 |
2800 | 440 | 3030 | 2960 | 64-36 | ZB/ZBY45 | 380/660 | 1.1 |
3000 | 460 | 3230 | 3160 | 68-36 | ZB/ZBY45 | 380/660 | 1.1 |
3200 | 480 | 3430 | 3360 | 72-36 | ZB/ZBY45 | 380/660 | 1.1 |
3400 | 500 | 3630 | 3560 | 76-36 | ZB/ZBY45 | 380/660 | 1.1 |
3600 | 520 | 3840 | 3770 | 80-36 | ZB/ZBY45 | 380/660 | 1.1 |
3800 | 540 | 4045 | 3970 | 80-39 | ZB/ZBY60 | 380/660 | 1.5 |
4000 | 560 | 4245 | 4170 | 84-39 | ZB/ZBY60 | 380/660 | 1.5 |
