Kurze Einführung
Das Elektro-Flanschkugelventil in Q941F hat die gleiche 90-Grad-Rotationshubwirkung, wobei ein kreisförmiger Durchgang oder Kanal durch seine Achse verläuft. Das Verhältnis der kugelförmigen Oberfläche zum Kanalanschluss sollte so sein, dass sich alle eine kugelförmige Oberfläche am Einlass und die Auslass haben, wenn sich die Kugel um 90 Grad dreht, wodurch die Strömung abschneidet.
Elektrische Flanschkugelventile erfordern nur eine 90 -Grad -Rotation und ein kleines Drehmoment, um fest zu schließen. Der vollständig gleiche Ventilkörperhöhle bietet einen geringen Widerstand und einen geraden Durchgang für das Medium. Es wird allgemein angenommen, dass Ballventile für direktes Öffnen und Schließen geeignet sind, aber in den letzten Jahren wurden Ballventile für Drosselungs- und Flusskontrollfunktionen ausgelegt. Die Haupteigenschaften von Ballventilen sind ihre kompakte Struktur, einfache Betrieb und Wartung, die für allgemeine Arbeitsmedien wie Wasser, Lösungsmittel, Säuren und Erdgas sowie für Medien mit harten Arbeitsbedingungen wie Sauerstoff, Wasserstoffperoxid, Methan geeignet sind und Ethylen. Der Ventilkörper eines Kugelventils kann integral oder modular sein.
Technischer Parameter
Elektrische Aktuator Optionale Funktionen | Schalten, Integral, Anpassung, Intelligent |
Elektrische Aktuatoren sind in einer Vielzahl von Modellen erhältlich | Q, DQ, QM, QC, Akq -Serie, Optional Z -Serie mit großem Durchmesser, AK -Serie |
Stromspannung | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nenndurchmesser | Dn15mm ~ DN200mm |
Nenndruck | Pn1.0mpa ~ pn2.5mpa |
Anwendbare Temperatur | Ptee: -30- 120 ° C PPL: ≤ 350 ° C Metalldichtung: ≤ 450 ° C |
Verbindung | Flanschtyp |
Körpermaterial | Gusseisen, Gussstahl, 304, 316, 316L |
Scheibenmaterial | 304、316、316L |
Sitzschleimhaut | Ptee, ppl, Metalldichtungen |
Anwendbare Medien | Wasser, Erdöl, Säuren, viskose Flüssigkeiten, Gräuelmedien usw. |

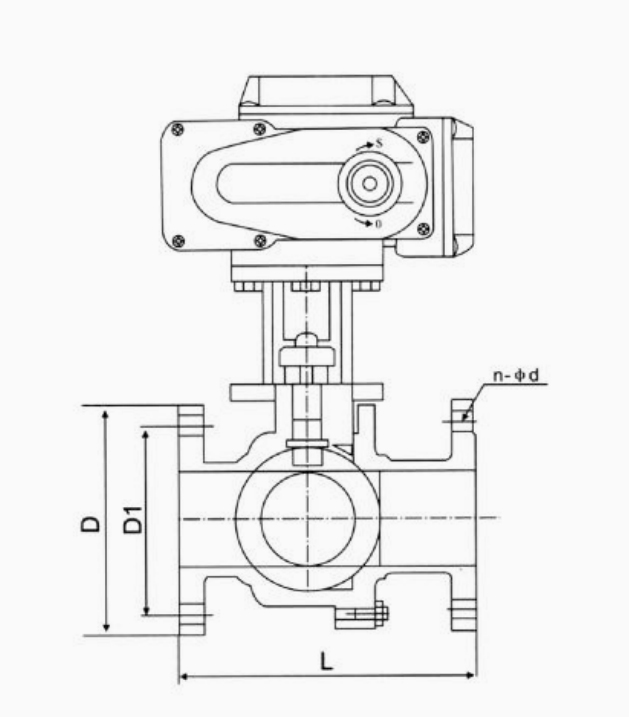

Strukturdiagramm des elektrischen Flanschkugelventils
Hauptdimensionstabelle
DN (mm) | 1,0mpa | 1,6 MPA | 2,5 MPA | 4.0mpa | ||||||||||||
L | D | D1 | N-φd | L | D | D1 | N-φd | L | D | D1 | N-φd | L | D | D1 | N-φd | |
15 | 130 | 95 | 65 | 4-φ14 | 130 | 95 | 65 | 4-φ14 | 130 | 95 | 65 | 4-φ14 | 130 | 95 | 65 | 4-φ14 |
20 | 140 | 105 | 75 | 4-φ14 | 140 | 105 | 75 | 4-φ14 | 140 | 105 | 75 | 4-φ14 | 140 | 105 | 75 | 4-φ14 |
25 | 150 | 115 | 85 | 4-φ14 | 150 | 115 | 85 | 4-φ14 | 150 | 115 | 85 | 4-φ14 | 150 | 115 | 85 | 4-φ14 |
32 | 165 | 135 | 100 | 4-φ18 | 165 | 135 | 100 | 4-φ18 | 165 | 135 | 100 | 4-φ18 | 180 | 135 | 100 | 4-φ18 |
40 | 180 | 145 | 110 | 4-φ18 | 180 | 145 | 110 | 4-φ18 | 180 | 145 | 110 | 4-φ18 | 200 | 145 | 110 | 4-φ18 |
50 | 200 | 160 | 125 | 4-φ18 | 200 | 160 | 125 | 4-φ18 | 200 | 160 | 125 | 4-φ18 | 220 | 160 | 125 | 4-φ18 |
65 | 220 | 180 | 145 | 4-φ18 | 220 | 180 | 145 | 4-φ18 | 220 | 180 | 145 | 8-φ18 | 250 | 180 | 145 | 8-φ18 |
80 | 250 | 195 | 160 | 4-φ18 | 250 | 195 | 160 | 8-φ18 | 250 | 195 | 160 | 8-φ18 | 280 | 195 | 160 | 8-φ18 |
100 | 280 | 215 | 180 | 8-φ18 | 280 | 215 | 180 | 8-φ18 | 280 | 230 | 190 | 8-φ23 | 320 | 230 | 190 | 8-φ23 |
125 | 320 | 245 | 210 | 8-φ18 | 320 | 245 | 210 | 8-φ18 | 320 | 270 | 220 | 8-φ25 | 400 | 270 | 220 | 8-φ25 |
150 | 360 | 280 | 240 | 8-φ23 | 360 | 280 | 240 | 8-φ23 | 360 | 300 | 250 | 8-φ25 | 400 | 300 | 250 | 8-φ25 |
200 | 400 | 335 | 295 | 8-φ23 | 400 | 335 | 295 | 12-φ23 | 400 | 360 | 310 | 12-φ25 | 502 | 375 | 310 | 12-φ30 |
