Kurze Einführung
Das D971H Electric Hard Seal Butterfly Ventil verwendet ein Drei exzentrischer Strukturkonstruktion. Nach strikter Berechnung hat der "U" - geformte Versiegelungsring auch keine Reibung mit der Schmetterlingsplatte und löst das Problem der traditionellen exzentrischen Schmetterlingsventile, die immer noch eine gleitende Kontakt -Reibung auf der Dichtungsfläche zum Öffnen und Schließen von 0 bis 10 Grad haben . Es erreicht den Effekt der Trennung der Dichtfläche der Schmetterlingsplatte zum Zeitpunkt des Öffnens und Versiegelns zum Zeitpunkt des Schließens und erweitert die Lebensdauer und erzielt die gute Versiegelungsleistung.
Die Versiegelungsfläche der Scheibenplatte besteht aus hartem Goldlager-Kobaltbasis-Schweißen, das abgenutzt ist. Die großgrößte Scheibenplatte verwendet eine Rahmenstruktur mit hoher Festigkeit, großer Überstromfläche und niedrigem Durchflusswiderstand. Die einzigartige Struktur ermöglicht es, dass der "Schalter" durch einfaches Drehen des Ventilstamms um 90 ° abgeschlossen wird. Daher werden elektrische, hart versiegelte Schmetterlingsventile in Rohrleitungen für korrosive Medien wie Metallurgie, Strom, Erdöl, Chemikalie, Luft, Gas, brennbare Gase sowie Wasserversorgung und -entwässerung mit mittleren Temperaturen ≤ 425 ° C häufig verwendet Flüssigkeit fließen und Flüssigkeiten abschneiden. Das Produkt entspricht dem National GB/T13927-92 Ventildruck-Teststandard.
Technischer Parameter
Elektrische Aktuator Optionale Funktionen | Schalten, Integral, Anpassung, Intelligent |
Elektrische Aktuatoren sind in einer Vielzahl von Modellen erhältlich | Q, DQ, QM, QC, Akq -Serie, Optional Z -Serie mit großem Durchmesser, AK -Serie |
Stromspannung | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nenndurchmesser | Dn50mm ~ DN1200mm |
Nenndruck | PN1.0MPA-PN2.5MPA |
Anwendbare Temperatur | -30 ~ 425 ℃ |
Verbindung | Paar Klemmentyp |
Körpermaterial | Kohlenstoffstahl, Edelstahl |
Scheibenmaterial | Kohlenstoffstahl, Edelstahl, Legierungsstahl usw. |
Sitzschleimhaut | Wolfram -Carbid, Wolfram -Carbid, Nickellegierung, Graphit Composite, PTFE |
Anwendbare Medien | Wasser, Dampf, Öl, schwach ätzende Medien usw. |

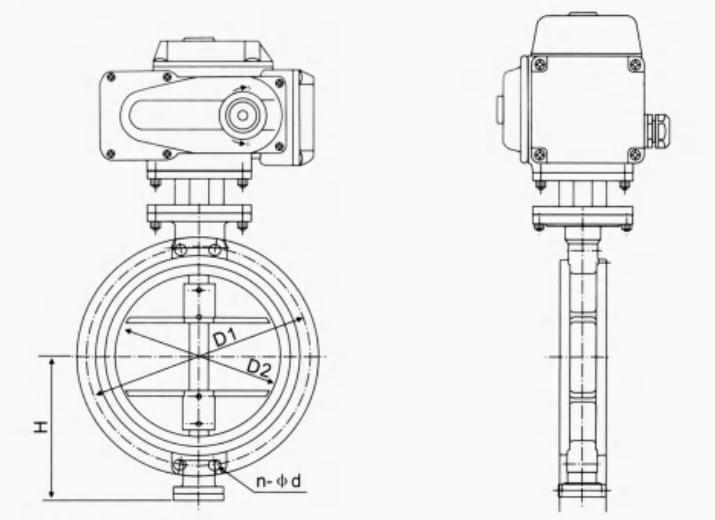

Hauptdimensionstabelle
DN (mm) | 1,0mpa | 1,6 MPA | ||||||||
L | H | D1 | D2 | N-φd | L | H | D1 | D2 | N-φd | |
40 | 33 | 76 | 110 | 85 | 4-φ18 | 33 | 76 | 110 | 85 | 4-φ18 |
50 | 43 | 85 | 125 | 100 | 4-φ18 | 43 | 85 | 125 | 100 | 4-φ18 |
65 | 46 | 95 | 145 | 120 | 4-φ18 | 46 | 95 | 145 | 120 | 4-φ18 |
80 | 49 | 110 | 160 | 135 | 4-φ18 | 64 | 110 | 160 | 135 | 8-φ18 |
100 | 56 | 122 | 180 | 155 | 8-φ18 | 64 | 122 | 180 | 155 | 8-φ18 |
125 | 64 | 138 | 210 | 185 | 8-φ18 | 70 | 138 | 210 | 185 | 8-φ18 |
150 | 70 | 158 | 240 | 210 | 8-φ22 | 76 | 158 | 240 | 210 | 8-φ22 |
200 | 71 | 188 | 295 | 265 | 8-φ22 | 89 | 188 | 295 | 265 | 12-φ22 |
250 | 76 | 224 | 350 | 320 | 12-φ22 | 114 | 224 | 350 | 320 | 12-φ26 |
300 | 83 | 254 | 400 | 368 | 12-φ22 | 114 | 254 | 400 | 368 | 12-φ26 |
350 | 92 | 288 | 460 | 428 | 16-φ22 | 127 | 288 | 460 | 428 | 16-φ26 |
400 | 102 | 320 | 515 | 482 | 16-φ26 | 140 | 320 | 515 | 482 | 16-φ30 |
450 | 114 | 350 | 565 | 532 | 20-φ26 | 152 | 350 | 565 | 532 | 20-φ30 |
500 | 127 | 388 | 620 | 585 | 20-φ26 | 152 | 388 | 620 | 585 | 20-φ33 |
600 | 154 | 440 | 725 | 685 | 20-φ30 | 178 | 440 | 725 | 685 | 20-φ36 |
700 | 165 | 488 | 940 | 800 | 24-φ30 | 229 | 488 | 840 | 800 | 24-φ30 |
800 | 190 | 572 | 950 | 905 | 24-φ33 | 241 | 572 | 950 | 905 | 24-φ39 |
900 | 203 | 628 | 1050 | 1005 | 28-φ33 | 241 | 628 | 1050 | 1005 | 28-φ39 |
1000 | 216 | 698 | 1160 | 1115 | 28-φ36 | 300 | 698 | 1160 | 1115 | 28-φ42 |
1200 | 254 | 810 | 1380 | 1325 | 32-φ39 | 360 | 810 | 1380 | 1325 | 32-φ48 |
1400 | 279 | 940 | 1590 | 1525 | 36-φ42 | 390 | 940 | 1590 | 1525 | 36-φ48 |
1600 | 318 | 1060 | 1820 | 1750 | 40-φ48 | 440 | 1060 | 1820 | 1750 | 40-φ55 |
1800 | 356 | 1150 | 2020 | 1950 | 44-φ48 | 490 | 1150 | 2020 | 1950 | 44-φ55 |
2000 | 406 | 1265 | 2230 | 2160 | 48-φ48 | 540 | 1265 | 2230 | 2160 | 48-φ60 |
