J941H Electric Globe Ventil

Holen Sie sich ein Angebot

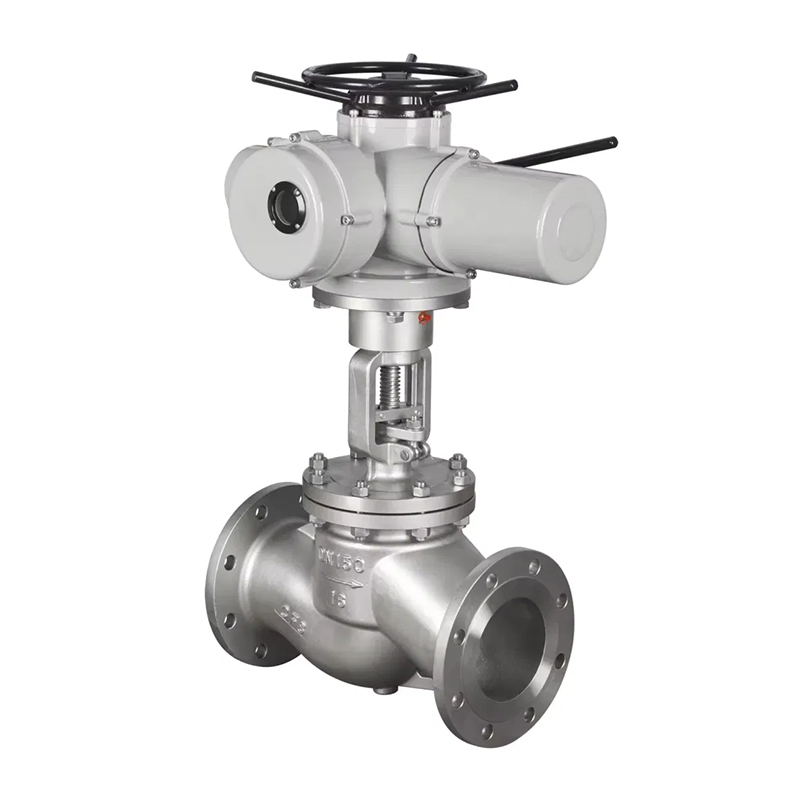

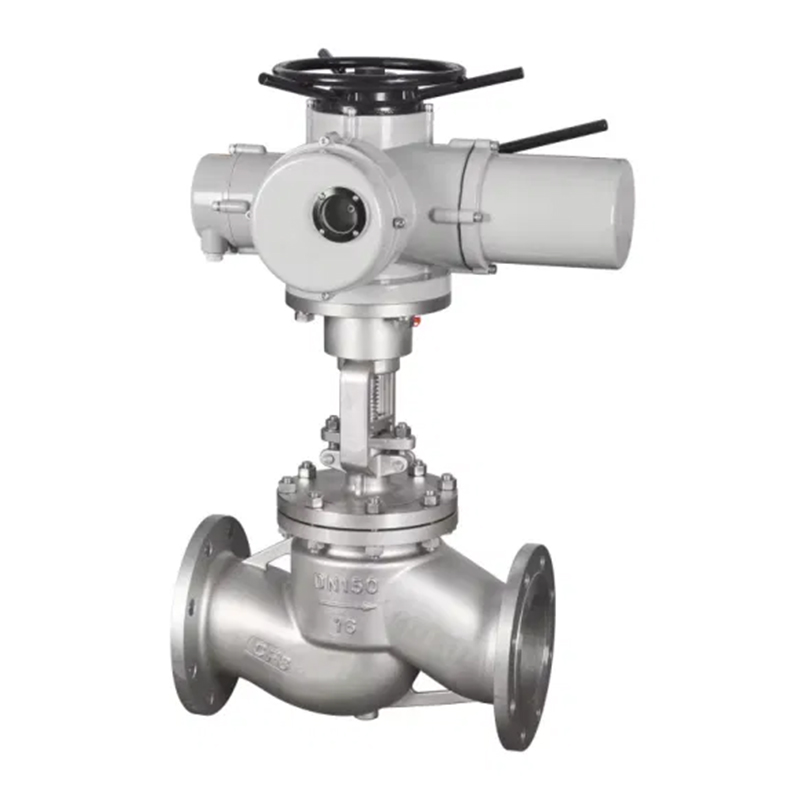

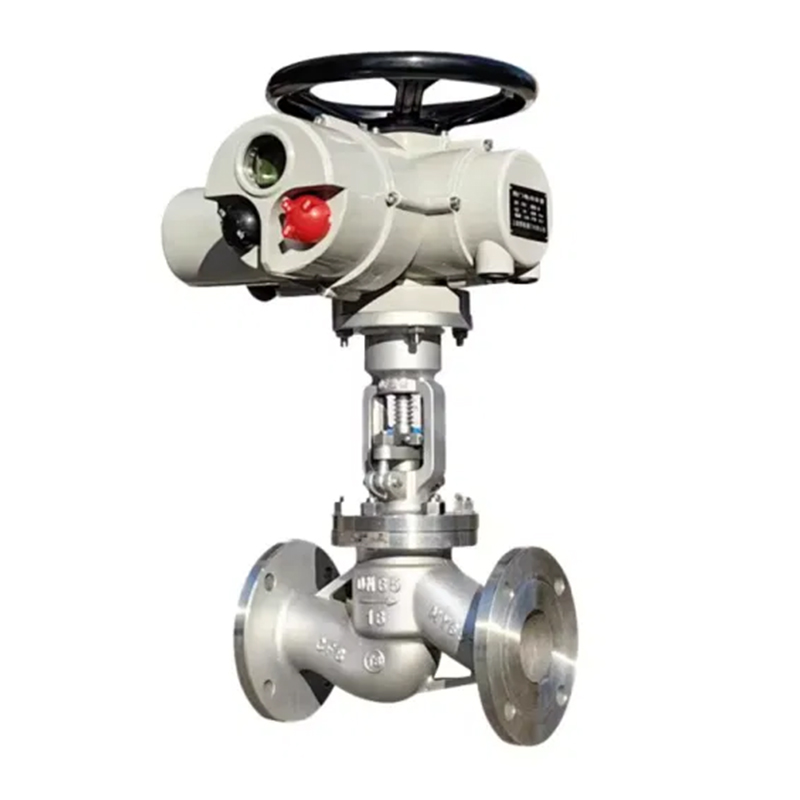

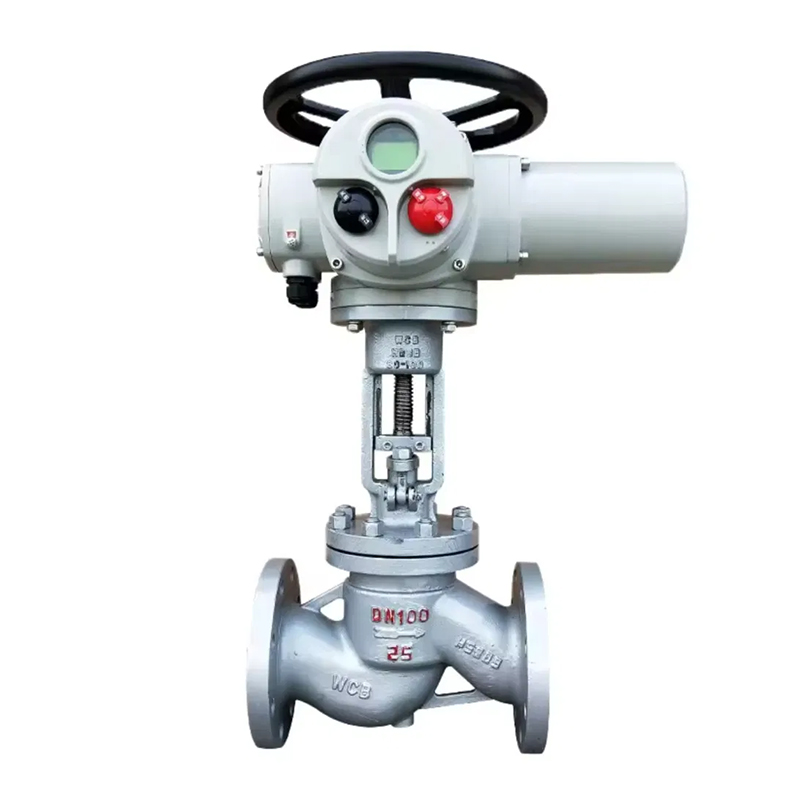

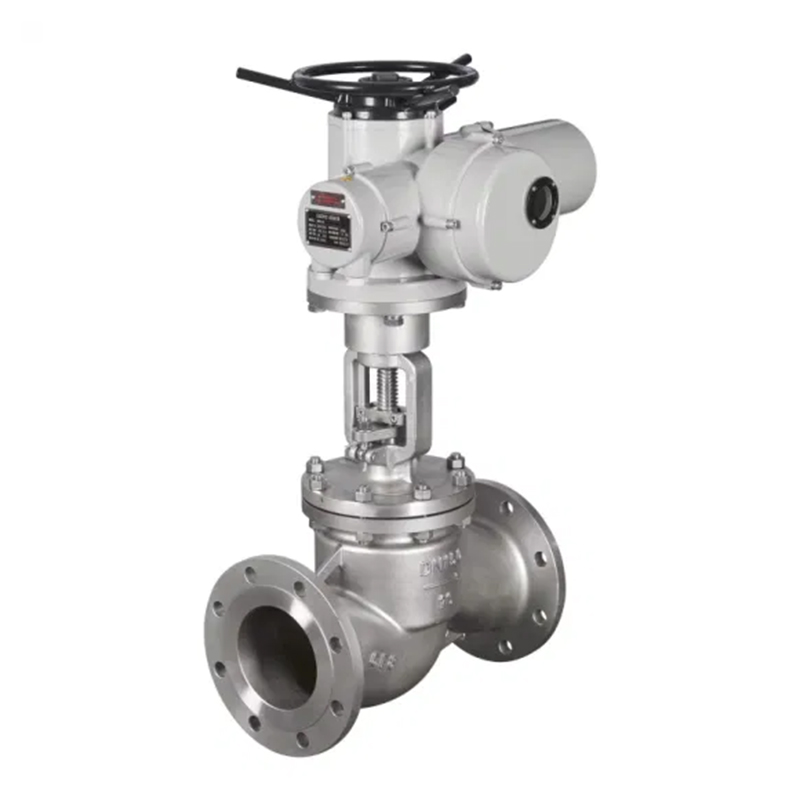

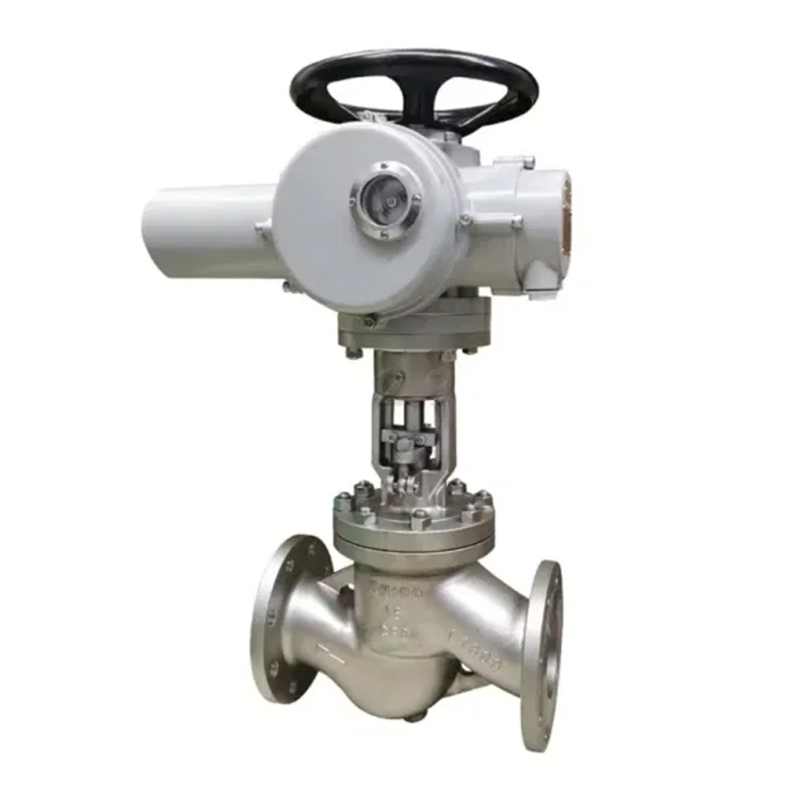

J941H Electric GloBe Ventile ÜBersicht

J941H Elektrisches Stoppventil besteht aus zwei Teilen: elektrischem Aktuator und Stoppventil. Das Ventilkörpermaterial ist vollständig und der FüllstoFF und das gesamte Stück können nach den tatsächlichen Arbeitsbedingungen oder den Benutzeranforderungen vernünftigerweise ausgewählt werden. Es kann auf verschiedene Druck-, Temperatur- und mittlere Bedingungen angewendet werden. Das Ventil wird hauptsächlich zum Abschneiden, Verteilern und Ändern der Durchflussrichtung des Mediums in der Pipeline verwendet. Es wird im Allgemeinen nicht zur Einstellung verwendet, da die unausgeglichene Kraft während der Anpassung zu groß ist, was zu einer schweren Erosion des Ventilkerns führt. Es ist für die Wasserversorgung und -entwässerung, Petrochemie, Metallurgie und andere Stellen mit hohem Druck geeignet.
Das elektrische Stoppventil ist ein erzwungenes Dichtventil. Wenn das Ventil geschlossen ist, muss der Ventilscheibe Druck ausgeübt werden, um die Dichtungsfläche nicht zum Auslaufen zu erzwingen. Wenn das Medium vom Boden der Ventilscheibe in das Ventil gelangt, ist der Widerstand, den die Betriebskraft überwinden muss, die Reibung zwischen dem Ventilstamm und dem Füllstoff und dem durch den Druck des Medium erzeugten Schubs. Die Kraft zum Schließen des Ventils ist größer als die Kraft, um das Ventil zu öffnen, sodass der Durchmesser des Ventilstamms groß sein sollte, da sich der Ventilstamm ansonsten verbindet.

Technischer Parameter

Optionale elektrische Aktuatormerkmale	Schaltertyp, Integraltyp, Regulierungstyp, intelligenter Typ
Optionale Modelle für elektrische Aktuator	Z -Serie, AK -Serie
Stromspannung	AC220V, AC380V
Nenndurchmesser	DN10mm ~ DN300mm
Nenndruck	Pn1.0mpa ~ pn6.4mpa
richtige Temperatur	-30 ~ 550ºC
Verbindung	Flansch
Ventilkörpermaterial	Stahl gegossen, 304, 316, 316l
Ventilplattenmaterial	Stahl gegossen, 304, 316, 316l
Ventilsitzfutter	PTFE, PPL, Metalldichtung
Anwendbare Medien	Wasser, Erdöl, Säure, viskose Flüssigkeit, Aufschlämmungsmedium usw.

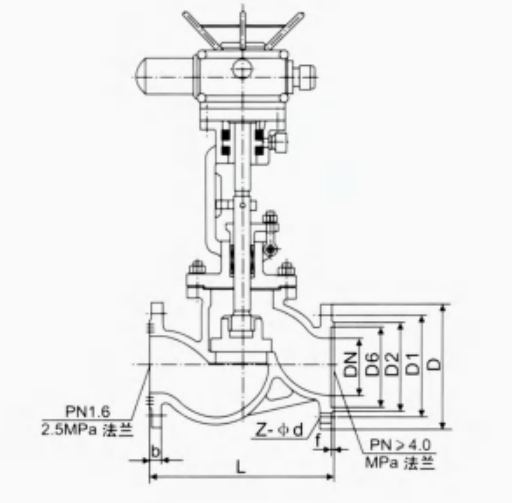

J941H Electric Globe Ventile Größe und Modelle

PN (MPA)	DN (mm)	L	D	D1	D2	b	f	Z-φd
1.6	10	130	90	60	40	14	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	18	3	4-φ18
	65	290	180	145	120	18	3	4-φ18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	20	3	4-φ18
	65	290	180	145	120	22	3	4-φ18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	DN (mm)	L	D	D1	D2	D6	b	f	Z-φd
4.0	10	130	90	60	40	35	16	2	4-φ14
	15	130	95	65	45	40	16	2	4-φ14
	20	150	105	75	55	51	16	2	4-φ14
	25	160	115	85	65	58	16	2	4-φ14
	32	180	135	100	78	66	18	2	4-φ18
	40	200	145	110	85	76	18	3	4-φ18
	50	230	160	125	100	88	20	3	4-φ18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-φ30
6.4	10	170	100	70	50	35	18	2	4-φ14
	15	170	105	75	55	41	18	2	4-φ14
	20	190	125	90	68	51	20	2	4-φ18
	25	210	135	100	78	58	22	2	4-φ18
	32	230	150	110	82	66	24	2	4-φ23
	40	260	165	125	95	76	24	3	4-φ23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ34
