Hauptmerkmale und Anwendungen

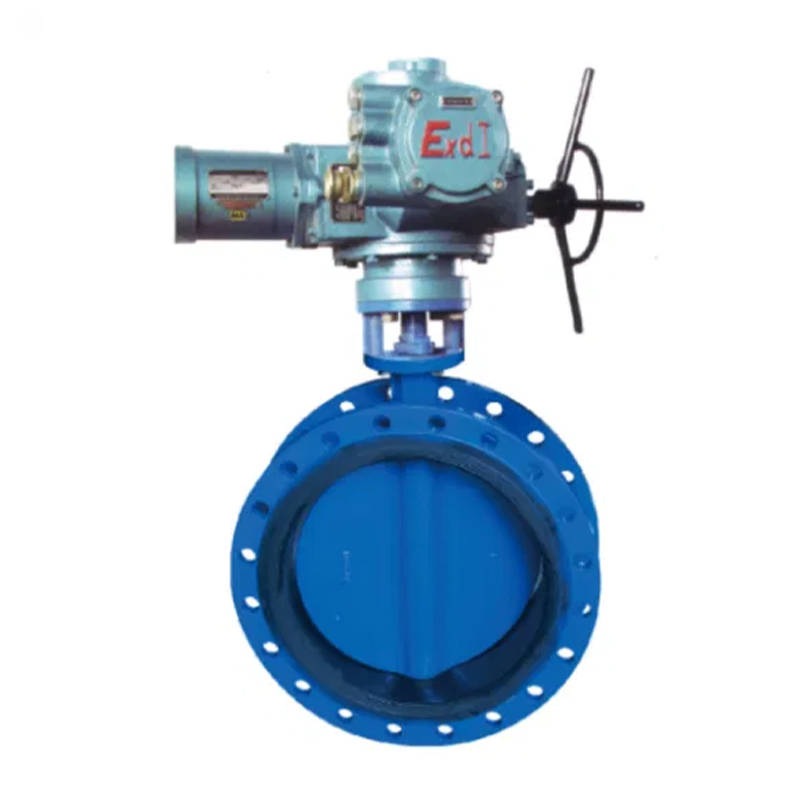

Explosionsfestes elektrisches Schmetterlingsventil des Md-Bergbaus wird für Wasserleitungen wie Kohlemine-Brandschutz und Umweltreinigung verwendet. Es gibt zwei Typen: Split -Typ und integrierter Typ:
Nach der Verwendung in Verbindung mit dem explosionssicheren Elektrogerät-Steuerbox des KXBC-Mining-Sprengventils kann das elektrische Schmetterlingsventil vom geteilten Typ an das DCS-System angeschlossen werden, um sie zu erreichen
Automatisierte Steuerung von Gaspipelines;
Das integrierte elektrische Schmetterlingsventil verfügt über ein Steuerungssystem, das auf dem Körper ein- und ausgeschaltet oder remote ausgeschaltet werden kann, wodurch eine Fernschaltung oder Einstellung erreicht werden kann, ohne dass eine separate Steuerbox erforderlich ist.
Modbus, Profibus und andere Buskommunikation können mit 485 Busschnittstelle konfiguriert werden, um die Datenkommunikation zu erreichen.
Ausführungsstandards
Design und Fertigung | GB/T 12221-2005 GB/T 1222-2005 JB/T 12238-2008 | |
Pipeline -Verbindung | GB9113.1 ~ GB9113.4-2000 | |
Inspektion und Test | GB/T 13927-2008 JB/T9092-1999 |
Haupttechnische Parameter
Mine Flameprofes Electric Butterfly Ventil Modell | MD | |
Minen elektrisches Schmetterlingsventil ist in einer Vielzahl von Formen erhältlich | Split-Typ, einteiliger Typ | |
Optionale Funktion des elektrischen Schmetterlingsventils für den Bergbau | Flameprof -Schaltertyp, Flameprof -Einstellungstyp | |
Elektrisches Schmetterlingsventil ist für mittelgroße und Temperatur geeignet | Wasser, Öl; ≤120 ℃ | |
Stromspannung | 380/660V | |
Nenndurchmesser | Dn50 ~ DN1200 | |
Nenndruck | Pn1.0mpa ~ pn1.6mpa |
Strukturschematische Diagramm
Auswahltabelle für Verbindungsgrößen und zugehörige explosionssichere elektrische Geräte für Mining-Ventile
Hauptabmessungen des elektrischen Schmetterlingsventils (MM) | Hauptparameter des explosionssicheren elektrischen Geräts in Bergbau | |||||||||
DN | L | PN10 | PN16 | Spezifikation und Modell | Spannung (v) | Macht (KW) | ||||
φd | φd1 | N-φd | φd | φd1 | N-φd | |||||
50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | QMB9-0.85G-Integration, ohne dass ein separates Steuerfeld erforderlich ist QB/QBY10 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | QMB9-0.85G-Integration, ohne dass ein separates Steuerfeld erforderlich ist QB/QBY10 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | QMB15-0.6G-Integration, ohne dass ein separates Steuerfeld erforderlich ist QB/QBY20 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | QMB15-0.6G-Integration, ohne dass ein separates Steuerfeld erforderlich ist QB/QBY20 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | QMB25-0.6G-Integration, ohne dass ein separates Steuerfeld erforderlich ist QB/QYB20 | 127 | 0.06 |
380/660 | 0.18 | |||||||||
150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | QMB25-0.6G-Integration, ohne dass ein separates Steuerfeld erforderlich ist QB/QBY30 | 127 | 0.06 |
380/660 | 0.18 | |||||||||
200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | QB/QBY40 | 380/660 | 0.18 |
250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | QB/QBY90 | 380/660 | 0.25 |
300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | QB/QBY120 | 380/660 | 0.37 |
350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | ZB/ZBY15 | 380/660 | 0.37 |
400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | ZB/ZBY20 | 380/660 | 0.55 |
450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | ZB/ZBY20 | 380/660 | 0.55 |
500 | 229 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | ZB/ZBY30 | 380/660 | 0.75 |
600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | ZB/ZBY45 | 380/660 | 1.1 |
700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | ZB/ZBY60 | 380/660 | 1.5 |
800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | ZB/ZBY60 | 380/660 | 1.5 |
900 | 330 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | ZB/ZBY90 | 380/660 | 2.2 |
1000 | 410 | 1230 | 1160 | 28-33 | 1255 | 1170 | 28-39 | ZB/ZBY120 | 380/660 | 3 |
1200 | 470 | 1455 | 1380 | 32-33 | 1485 | 1390 | 32-39 | ZB/ZBY120 | 380/660 | 3 |
