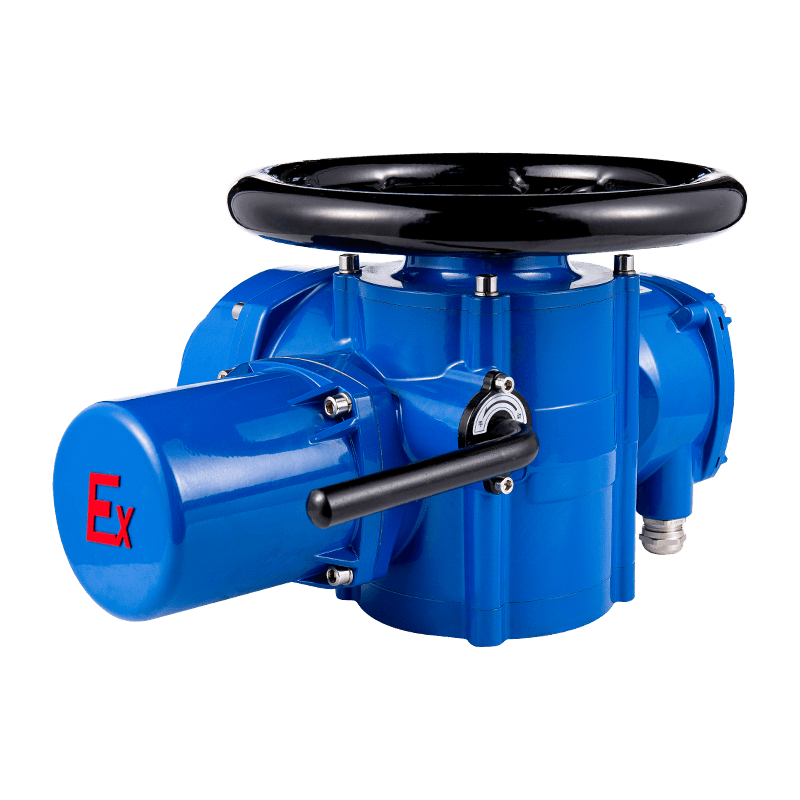

ZL -Serie (Explosions -Proof -Version)

Holen Sie sich ein Angebot

ÜBerBlick

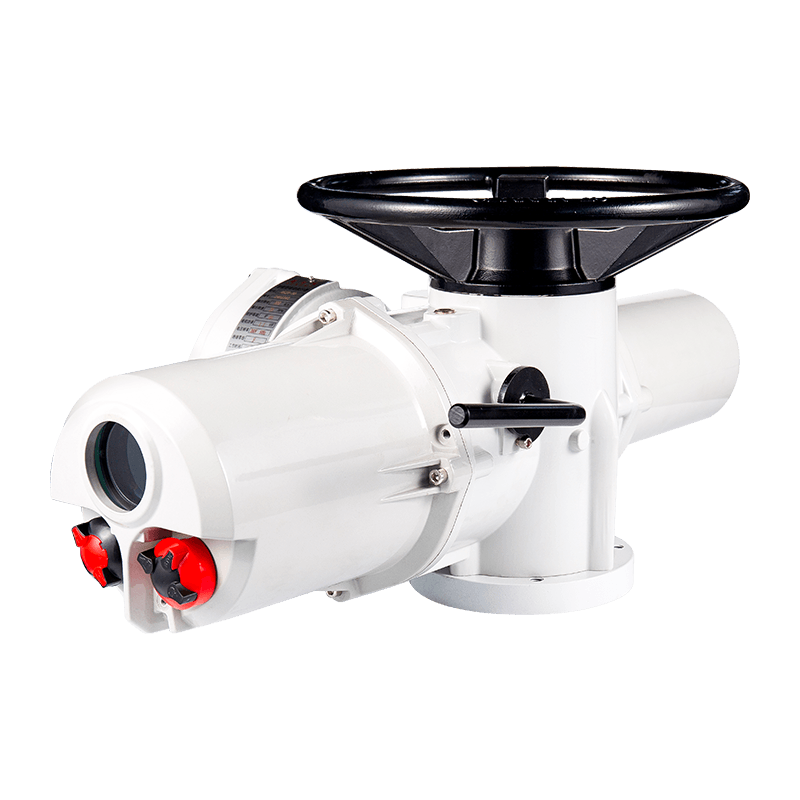

Die ZL-Serie Multi-Turn-Ventil-Elektrikuator ist eine verbesserte und perfektionierte Struktur, die auf den ursprünglicHen reifen Produkten basiert, mit optimierte ScHutzleistung und Schlüsselkomponenten. Es ist ein Fahrgerät, das intelligente Öffnung, Schließung und Regulierung der Steuerung der Ventile realisiert. Diese Reihe von Aktuatoren verfügt über die Eigenschaften der vollständigen Funktionen, zuverlässiger Leistung, des erweiterten Steuerungssystems, der geringen Größe, der Leichtigkeit, der einfachen Gebrauch und der Wartung usw.
Aktuatoren der ZL -Serie eignen sich für Ventile mit linearer Bewegung von Öffnungs- und Schließteilen, wie z. . Wenn sie mit Turbinenboxen übereinstimmen, können sie für Kugelventile, Schmetterlingsventile und -dämpfer usw. verwendet werden Industrie, Arzneimittel, Wasserdienste und landwirtschaftliche Bewässerung.

Einstufung

Grundtyp, intelligenter Typ, explosionssicherer Grundtyp, explosionssicherer intelligenter Typ.

Arbeitsumfeld und Hauptbedingungen für Hauptbedingungen

(1) Stromversorgung: Drei-Phasen-AC380V, 50 Hz;
Optionale Netzteil: Drei-Phasen-AC400V, 415 V, 660 V (50 Hz, 60 Hz)
Einphasen AC220V, 110 V (50 Hz, 60 Hz)
DC24V, 48V, 84V
(2) Umgebungstemperatur: -20 ℃ ~ 60 ℃; Optionale Temperatur: -40 ℃ ~ 70 ℃
(3) Relative Luftfeuchtigkeit: Nicht mehr als 95% (bei 25 ° C)
(4) Arbeitsumgebung: Der gewöhnliche Typ wird an Orten ohne brennbare, explosive und hochkarresive Medien verwendet. Der flammenwiederhafte Typ (EXDIIBT4) wird in Umgebungen von IIA verwendet.
Sprengstoffmischungen der Klasse IIB, Gruppen T1-T4
(5) Schutzstufe: IP65, IP67 (IP68 für Sonderbestellung)
.
.
(8) Hauptfunktionsmerkmale intelligenter elektrischer Aktuatoren
Mechatronisches Design, kleine Größe und Leichtgewicht
Es nimmt einen digital integrierten Chip mit leistungsstarken Funktionen und hoher Präzision an.
Mit einem nicht störenden Design können die Parametereinstellung und Debugging über Knöpfe oder Infrarot-Fernbedienung durchgeführt werden, ohne die Boxabdeckung zu öffnen. Die Operation ist einfach und schnell und die Versiegelung ist höher.
Die Schlaganfallverschiebung nimmt einen absoluten Encoder an, die Ventilposition wird nicht verloren, die Anti-Interferenz-Fähigkeit ist stark, die Genauigkeit ist höher und die Lebensdauer ist lang.
Die LCD -Untertitel sind in Chinesisch oder Englisch erhältlich.
Es verfügt über Funktionen wie Reisegrenze, Drehmomentschutz, Standalarm, Überhitzungsschutz, Signalversagenschutz, Verlustschutz des Leistungsphasen und die Identifizierung und Korrektur der automatischen Phasensequenz.
Zu den intelligenten Typen gehören intelligenter Switch -Typ, intelligenter Anpassungstyp und erweiterten intelligenten Typ.
(9) Intelligenter Eingangssignal für Schaltertyp: 24VDC -Impuls oder Pegelsignal.
Ausgangssignal: Relaisausgang, Kontaktkapazität: 5A, 250 VAC, 5A, 30VDC.
Analogsignal für Ausgangsposition: 4-20 mA
Intelligentes Analogeingangssignal: 4-20 mA
Analogausgangssignal: 4-20 mA
Eingangssignal schalten: 24VDC -Impuls oder Pegelsignal.
Ausgangssignal für Schaltanlagen: Relaisausgang, Kontaktkapazität: 5A, 250 VAC, 5A, 30VDC.
Grundfehler: ≤ 1
Der erweiterte intelligente Typ kann ESD -Notfallschutzschutz, Buskommunikation, Bluetooth, drahtlose Steuerung und andere Funktionen unterstützen.

Modellllspezifikationen und Leistungsparameter

Model	Nominales Drehmoment NM	Ausgangsgeschwindigkeit R/min	Ausgangswelle Einstellen der Anzahl der Revolutionen (Kurven)	Motorleistung (KW)	Schaltgeschwindigkeitsverhältnis	Maximaler Stammdurchmesser (mm)	Referenzgewicht (kg)
ZL5	50	18	180	0.12	1: 1	30	20
ZL10	100	18	180	0.18	1: 1	30	20
		24	180	0.25	1: 1	30	20
		36	180	0.37	1: 1	30	20
		48	180	0.55	1: 1	30	20
ZL15	150	18	180	0.25	1: 1	30	20
		24	180	0.37	1: 1	30	20
		36	180	0.55	1: 1	30	20
		48	180	0.75	1: 1	30	20
ZL20	200	18	180	0.37	1: 1	40	29
		24	180	0.55	1: 1	40	30
		36	180	0.75	1: 1	40	34
		48	180	1.1	1: 1	40	35
ZL30	300	18	180	0.55	1: 1	40	30
		24	180	0.75	1: 1	40	34
		36	180	1.1	1: 1	40	35
		48	180	1.5	1: 1	40	35
ZL45	450	18	1300	0.75	1: 1	50	45
		24	1300	1.1	1: 1	50	45
		36	1300	1.5	1: 1	50	45
		48	1300	2.2	1: 1	50	45
ZL60	600	18	1300	1.1	1: 1	50	45
		24	1300	1.5	1: 1	50	45
		36	1300	2.2	1: 1	50	45
		48	1300	3	1: 1	50	45
ZL90	900	18	5500	1.5	1: 4	60	62
		24	5500	2.2	1: 4	60	62
		36	5500	3	1: 4	60	62
		48	5500	4	1: 4	60	62
ZL120	1200	18	5500	2.2	1: 4	60	63
		24	5500	3	1: 4	60	63
		36	5500	4	1: 4	60	63
		48	5500	5	1: 4	60	63

Hinweis: Die obigen Parameter sind für die normale Versorgung. Wenn Sie besondere Anforderungen haben, geben Sie diese bitte bei der Bestellung an.

ZL Elektrische Aktuatorabmessungen

Model	L	L1	H	H1	F	F intelligent	D
ZL 05-15	430	252	230	97	159	227	298
ZL 20-30	443	252	250	97	159	227	298
ZL 45-60	520	330	300	150	250	318	395
ZL 90-120	670	460	430	270	450	518	550

Flanschstruktur und Verbindungsabmessungen

ZL -Aktuator -Grenzflächenabmessungen (Drehmomenttyp)

Aktuatormodell	Flanschmodell	Aktuatorausgabe Größengröße Details (Drehmomententyp JB 292 0)
Aktuatormodell	Flanschmodell	D	D1	D2	D1	D2	nd	b	Schraubenlochrichtung	h	H1	H2
Z l 05 Z l 10 Z l 15	2 ⅰ	115	95	75	26	39	4-m8	20	45 °	6	2	5
Z l 05 Z l 10 Z l 15	2	145	120	90	30	45	4-m10	20	45 °	8	2	5
ZL20 ZL30	3 ⅰ	145	120	90	30	45	4-m10	20	45 °	8	2	5
ZL20 ZL30	3	185	160	125	42	58	4-m12	20	45 °	10	2	5
Z L 45 Z L 60	4	225	195	150	52	68	4-M16	27	45 °	12	2	5
Z L 90 Z L 120	5 ⅰ	225	195	150	52	68	4-M16	27	45 °	12	2	5
Z L 90 Z L 120	5	275	235	180	62	80	4-m20	40	45 °	14	2	5

ZL -Aktuator -Schnittstellenabmessungen (Thrust -Typ)

Aktuatormodell	Flanschmodell	Aktuatorausgabe Schnittstellengröße Details (Thrust Typ GB12222)
Aktuatormodell	Flanschmodell	D	D1	D2	D1 -Trapezfaden (max)	nd	b	Schraubenlochrichtung	h	L
ZL05 / ZL10 / Z15 ZL10 Z l 15	F10	125	102	70	TR28	4-m10	16	45 °	3	40
ZL20 / ZL30	F14	175	140	100	TR36	4-M16	25	45 °	4	55
ZL45 / ZL60	F16	210	165	130	TR44	4-m20	35	45 °	5	70
ZL90 / ZL120	F25	300	254	200	TR60	8-m16	30	22,5 °	4	90
