Hauptmerkmale und Anwendungen

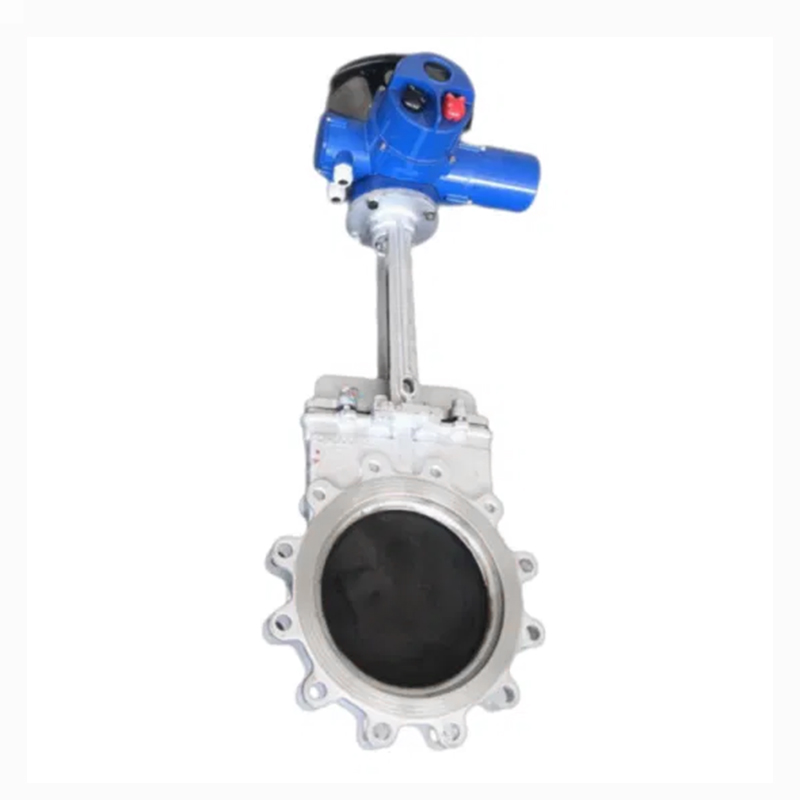

MPZ Mining Electric Messertor Ventil (Gräuy Ventil) wird hauptsächlich für die Kohlevorbereitung und das Waschen in Kohleminen verwendet. Kleines Gesamtvolumen, geringes Gewicht, geringer Strömungswiderstand und Klemmstruktur.
Kann die Ablagerung von Medien innerhalb des Ventilkörpers verhindern. Laut verschiedenen Überstrommedien ist die Ventilkörper mit Gummisiegel und Legierungsdichtung versiegelt. Wenn es für Partikel wie Kohlepulver verwendet wird, kann ein Keramikmesser -Tätesventil mit guter Verschleißfestigkeit ausgewählt werden.
Das Mining Electric Messertorventil der MPZ -Serie hat zwei Typen: Split -Typ und integrierter Typ:
Nach der Verwendung in Verbindung mit dem explosionssicheren Elektrogerät-Steuerbox des KXBC-Mining-Sprengventils kann das elektrische Messertorventil vom geteilten Typ an das DCS-System angeschlossen werden, um die automatische Steuerung des unterirdischen Wasserpumpenraums in Kohleberichten zu erreichen.
Das integrierte elektrische Messertorventil verfügt über ein Steuerungssystem, das am Körper ein- und ausgeschaltet oder remote gesteuert werden kann, wodurch die Fernbedienung ein- und aus- oder Einstellungen erreicht wird, ohne dass ein separates Steuerfeld erforderlich ist.
Modbus, Profibus und andere Buskommunikation können mit 485 Busschnittstelle konfiguriert werden, um die Datenkommunikation zu erreichen.
Ausführungsstandards und Hauptleistungspezifikationen
Design und Fertigung | GB/T 12221-2005 GB/T 1222-2005 JB/T 12238-2008 |
Pipeline -Verbindung | GB9113.1 ~ GB9113.4-2000 |
Inspektion und Test | GB/T 13927-2008 JB/T9092-1999 |
Strukturschematische Diagramm
Auswahltabelle für Verbindungsgrößen und zugehörige Mining -Explosions -Ventil -Elektrogeräte
Hauptabmessungen von Ventil (MM) | Hauptparameter des explosionssicheren elektrischen Geräts für explosionssicheres Ventil | |||||||||
Dn | D | D1 | ZXD | L | H | Modellspezifikationen | Drehmoment (N · m) | Geschwindigkeit (r/min) | Motorleistung (KW) | |
0.6 | 1.0 | |||||||||
80 | 200 | 160 | 6x18 | 40 | 50 | 720 | ZB/ZBY15 | 150 | 24 | 0.37 |
100 | 220 | 180 | 6x18 | 50 | 50 | 740 | ZB/ZBY15 | 150 | 24 | 0.37 |
125 | 250 | 210 | 6x18 | 50 | 50 | 780 | ZB/ZBY20 | 200 | 24 | 0.55 |
150 | 285 | 240 | 6x22 | 50 | 60 | 840 | ZB/ZBY20 | 200 | 24 | 0.55 |
200 | 340 | 295 | 6x22 | 60 | 60 | 940 | ZB/ZBY30 | 300 | 24 | 0.75 |
250 | 395 | 350 | 8x22 | 60 | 70 | 1140 | ZB/ZBY30 | 300 | 24 | 0.75 |
300 | 445 | 445 | 8x22 | 70 | 80 | 1295 | ZB/ZBY45 | 450 | 24 | 1.1 |
350 | 505 | 505 | 10x22 | 80 | 92 | 1450 | ZB/ZBY60 | 600 | 24 | 1.5 |
400 | 565 | 565 | 10x26 | 80 | 120 | 1650 | ZB/ZBY90 | 900 | 24 | 2.2 |
450 | 615 | 615 | 12x26 | 90 | 125 | 1890 | ZB/ZBY120 | 1200 | 24 | 3 |
500 | 670 | 670 | 12x26 | 90 | 130 | 2140 | ZB180 | 1800 | 24 | 5.5 |
Druck: 0,6 MPa, 1,0 mPa, 1,6 mPA
