Hauptmerkmale und Anwendungen

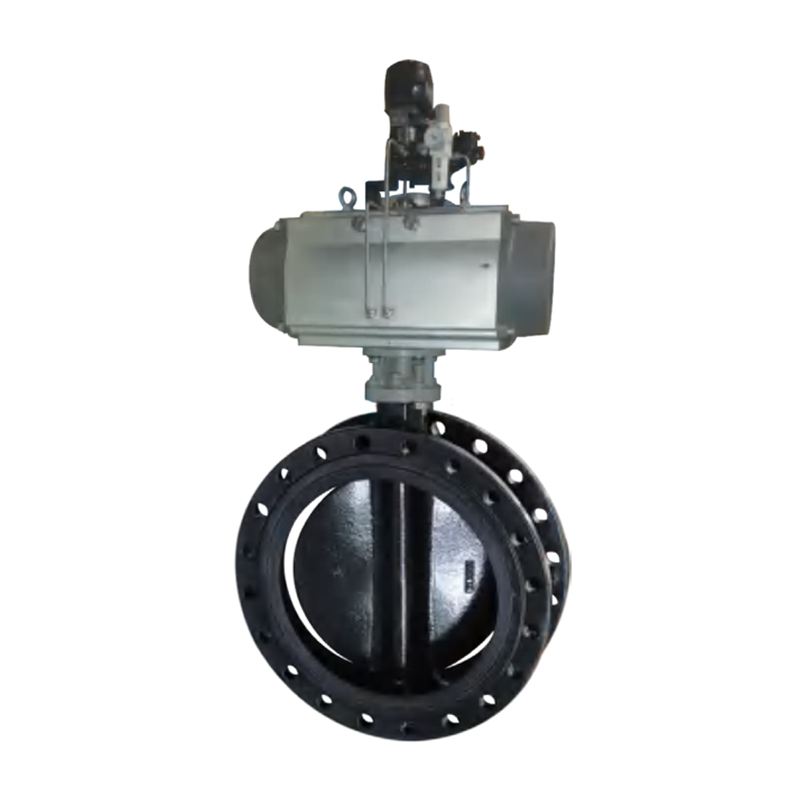

FBGA Mining Pneumatic Gas Butterfly Ventil ist ein spezielles Spezialventil, das speziell für Gaseigenschaften entwickelt wurde und in Gasleitungen verwendet wird, für die schnelles Öffnen und Schließen erforderlich ist. Die innere Wand des Gas-Schmetterlingsklappengremiums besteht aus einem speziellen Formelkautschuk zur Gesamtvulkanisierung, die verschiedene spezialisierte charakteristische Komponenten enthält und die Eigenschaften der Flammverhinderung, Antistatik, Korrosionsbeständigkeit, Verschleißfestigkeit, hoher Rückprall und starker Versiegelung aufweist . Effektiv Korrosion und Verschleiß des durch Gas verursachten Klappenkörpers verhindern und die Lebensdauer des Ventils verlängern. Die Eigenschaften von Flammenhemmung und Antistatik machen Gaspipelines sicherer und zuverlässiger. Die strukturelle Konstruktion der bidirektionalen Drucklager und der bidirektionalen Versiegelung sowie der hohen Abdichtungsformel sorgen dafür, dass das Gasventil eine wünschenswerte Versiegelungsleistung aufweist, die wirklich Null-Leckage erreicht und die Anforderungen für den langfristigen sicheren Betrieb von Kohleminen erfüllt. Pneumatische Gasschmetterfly -Ventil von FBGA wird in Gasxtraktionspumpenstationen, Gaskraftstationen, methan -Getriebepipelines mit Kohlenbett und anderen Projekten aufgetragen.
Ausführungsstandards
Design und Fertigung | GB/T 12221-2005 GB/T 1222-2005 JB/T 12238-2008 | |
Pipeline -Verbindung | GB9113.1 ~ GB9113.4-2000 | |
Inspektion und Test | GB/T 13927-2008 JB/T9092-1999 |
Haupttechnische Parameter
Pneumatisches Gasschmetterlingventil ist in Form eines pneumatischen Gasschmetterfly -Ventils erhältlich | Doppelwirksam, Einzelwirkung | |
Optionale Funktion des pneumatischen Gasschmetterlingsventils | Explosionssicherer Schaltertyp, explosionssicherer Einstellungstyp | |
Magnet-/Positioniererspannung | AC24V, DC24V, AC110V, AC220V | |
Druckluftdruck | 2BAR ~ 8BAR | |
Nenndurchmesser | Dn50 ~ DN1200 | |
Nenndruck | Pn1.0mpa ~ pn1.6mpa |

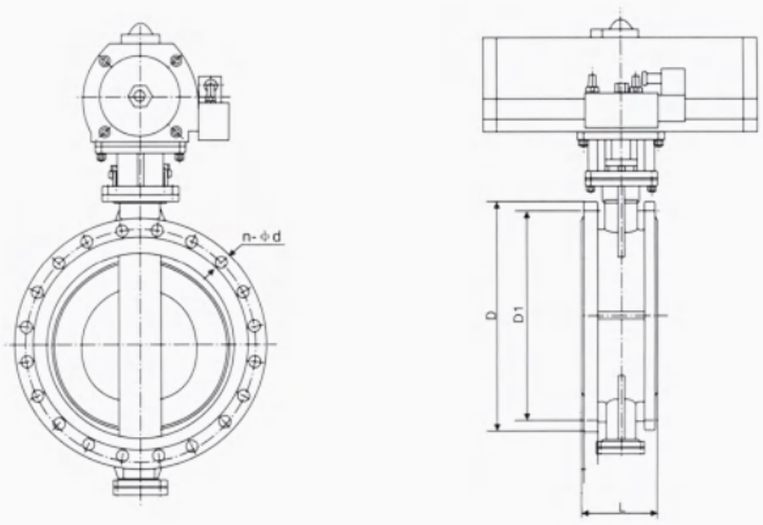

Strukturschematische Diagramm
Hauptverbindungsabmessungen
DN | L | PN10 | PN16 | ||||
φd | φd1 | N-φd | φd | φd1 | N-φd | ||
DN100 | 127 | 220 | 180 | 8-F19 | 220 | 180 | 8-F19 |
DN125 | 140 | 250 | 210 | 8-F19 | 250 | 210 | 8-F19 |
DN150 | 140 | 285 | 240 | 8-F23 | 285 | 240 | 8-F23 |
DB200 | 152 | 340 | 295 | 8-F23 | 340 | 295 | 12-F23 |
DN250 | 165 | 395 | 350 | 12-F23 | 405 | 355 | 12-F28 |
DN300 | 178 | 445 | 400 | 12-F23 | 460 | 410 | 12-F28 |
DN350 | 190 | 505 | 460 | 16-F23 | 520 | 470 | 16-F28 |
DN400 | 216 | 565 | 515 | 16-F28 | 580 | 525 | 16-f31 |
DN450 | 222 | 615 | 565 | 20-F28 | 640 | 585 | 20-F31 |
DN500 | 229 | 670 | 620 | 20-F28 | 715 | 650 | 20-F34 |
DN600 | 267 | 780 | 725 | 20-F31 | 840 | 770 | 20-F37 |
DN700 | 292 | 910 | 840 | 24-f31 | 910 | 840 | 24-F37 |
DN800 | 318 | 1015 | 950 | 24-F34 | 1025 | 950 | 24-F41 |
DN900 | 330 | 1115 | 1050 | 28-F34 | 1125 | 1050 | 28-F40 |
DN1000 | 410 | 1230 | 1160 | 28-F37 | 1255 | 1170 | 28-F43 |
DN1100 | 450 | 1345 | 1270 | 32-f37 | 1355 | 1270 | 32-F44 |
DN1200 | 470 | 1455 | 1380 | 32-F40 | 1485 | 1390 | 32-F49 |
