Kurze Einführung

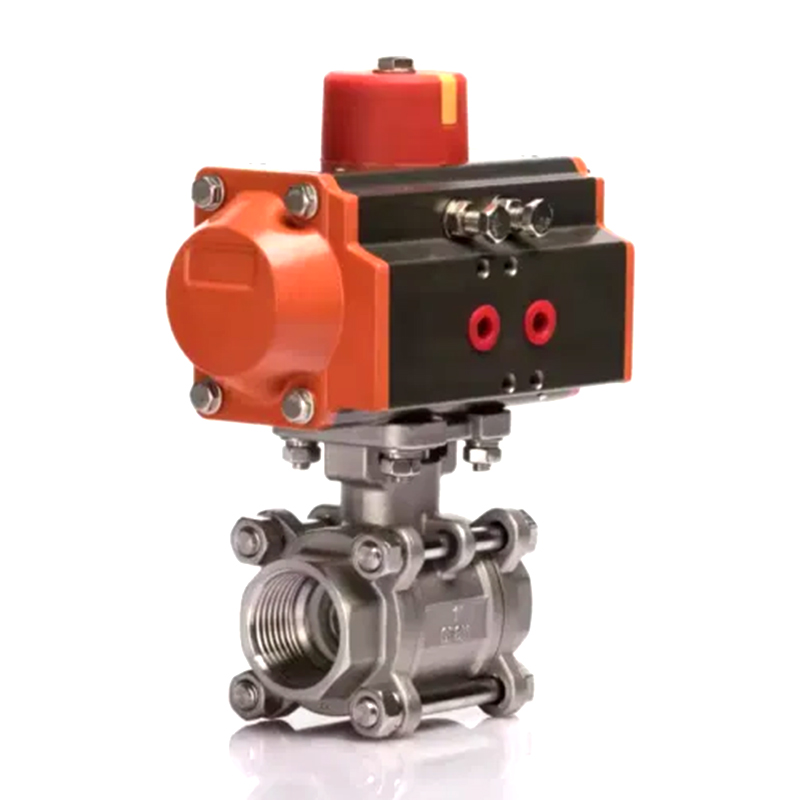

Das q611F -pneumatische Gewindekugelventil und der Butt Wweißverbindungs -Ballventilkörper werden unter Verwendung fortschrittlicher Technologie gegossen, die aus Taiwan eingeführt wird, mit einer angemessenen Struktur und einem schönen Erscheinungsbild. Der Ventilsitz nimmt eine elastische Versiegelungsstruktur an, die bei der Versiegelung zuverlässig und leicht zu öffnen und zu schließen ist. Der Ventilstiel nimmt eine unterer montierte Struktur mit Rückversiegelung an, und der Ventilstiel wird nicht ausgespült, wenn die Ventilkammer ungewöhnlich unter Druck gesetzt wird. Zwei -Stück- und dreiteilige Ballventile können auch durch Butt Welding (BW) und Sockelschweißen (SW) verbunden werden und beide können mit internationalen Standard -ISO -Bracket -Plattformen und Verriegelungsgeräten ausgestattet werden. Das dreiteilige Ballventil hat ein kleines Volumen und besteht aus drei Teilen des Ventilgehäuses. Es wird zwischen dem mittleren Ventilkörper und dem Kugelventil von beiden Enden durch vier längere Schrauben geklemmt. Sein Vorteil besteht darin, dass während der Wartung und Demontage die Pipeline -Gewinde nicht abgebaut werden müssen und die vier Schrauben direkt entfernt werden können und der mittlere Teil des Ventilkörpers herausgenommen werden kann. Geeignet für kleine Volumen- und schmale Weltraumanwendungen in der leichten Maschinenindustrie. Es hat eine geringe Größe, eine einfache Übereinstimmung und eine hohe Durchflusskapazität, insbesondere für Situationen, in denen das Medium viskoös ist, Partikel enthält und Fasereigenschaften aufweist. Pneumatische Fadenkugelventile werden in industriellen automatischen Kontrollsystemen in Branchen wie Lebensmitteln, Umweltschutz, Lichtindustrie, Erdöl, Papierherstellung, Chemieingenieurwesen, Lehre und Forschungsgeräte sowie Macht häufig eingesetzt.
Technischer Parameter
Pneumatische Antriebsantrieb optionale Funktionen | Doppelwirksam, Einzelwirkung |
Optionale Modelle für pneumatische Aktuator | Bei der Serie AW Series |
Magnetventilspannung | AC110V, AC220V, AC24V, DC24V |
Luftquellendruck | 2BAR-8BAR |
Nenndurchmesser | Dn15mm ~ DN100mm |
Nenndruck | Pn0.1mpa ~ pn1.6mpa |
Anwendbare Temperatur | PTFE: -30- 1200 PPL: ≤ 350ºC Metalldicht: ≤4500 |
Verbindung | Faden |
Ventilkörpermaterial | 304, 316, 316l |
Ventilplattenmaterial | 304, 316, 316l |
Ventilsitzfutter | PTFE, PPL, Metalldichtung |
Anwendbare Medien | Wasser, Erdöl, Säure, viskose Flüssigkeit, Aufschlämmungsmedium usw. |
Hauptdimensionstabelle
DN | L | H | D1 | D2 | |
mm | Zoll | ||||
15 | 1/2 " | 75 | 42 | 15 | 21.8 |
20 | 3/4 " | 80 | 49 | 20 | 27.3 |
25 | 1 " | 90 | 58.5 | 25 | 34 |
32 | 11/4 | 110 | 63 | 32 | 42.8 |
40 | 11/2 | 120 | 71 | 38 | 48.9 |
50 | 2 " | 140 | 78 | 50 | 61.4 |
65 | 21/2* | 185 | 100 | 63.5 | 74 |
80 | 3 " | 205 | 109 | 76 | 90 |
100 | 4 " | 240 | 140 | 100 | 115.4 |
