Kurze Einführung
D641W Pneumatic Ventilation Butterfly Ventil eignet sich für Abschnitte von zwei Positionen. Die Verbindung zwischen dem Ventil und dem Aktuator übernimmt eine Zweigverbindungsmethode. Die Expansionslücke zwischen der pneumatischen Lüftungsschmetterfly -Ventil -Schmetterlingsplatte und dem Ventilkörper ist groß, was die durch thermischen Expansion und Kontraktion verursachte Jamming effektiv verhindern kann.
Das Lüftungsschmetterlingventil wird mit einer neuen strukturellen Form des Schweißens der Mittellinie -Schmetterlingsplatte und der kurzen strukturellen Stahlplatte ausgelegt und hergestellt. Es ist mit hochwertigen Verschleißmaterialien geschweißt. Es hat eine kompakte Struktur, ein geringes Gewicht, eine einfache Installation, ein kleiner Strömungswiderstand, ein großes Durchflussvolumen, vermeidet den Einfluss der Hochtemperaturausdehnung und ist leicht zu bedienen. Es gibt keine Verbindungsstange, Bolzen usw. im Inneren, zuverlässigen Betrieb, eine lange Lebensdauer, insbesondere für niedrige Druckdifferenz, einen großen Durchmesser und große Strömungen. Es wird in Kombination mit verschiedenen Aktuatoren verwendet, um Ventile mit unterschiedlichen Leistungen zu bilden. Es kann in mehreren Positionen installiert werden und wird nicht von der Durchflussrichtung des Mediums beeinflusst. Das Lüftungsventil ist ein nicht entworfenes Schmetterlingsventil, das in Belüftungs- und Staubentfernungssystemen häufig verwendet wird. Es wird verwendet, um das mittlere Volumen mit staubhaltigen Gasen, Gaspipelines, Lüftungsreinigungsvorrichtungen, Rauchgasrohrleitungen usw. zu verbinden, zu öffnen und zu schließen oder einzustellen, oder einzustellen. PMA.
Technischer Parameter

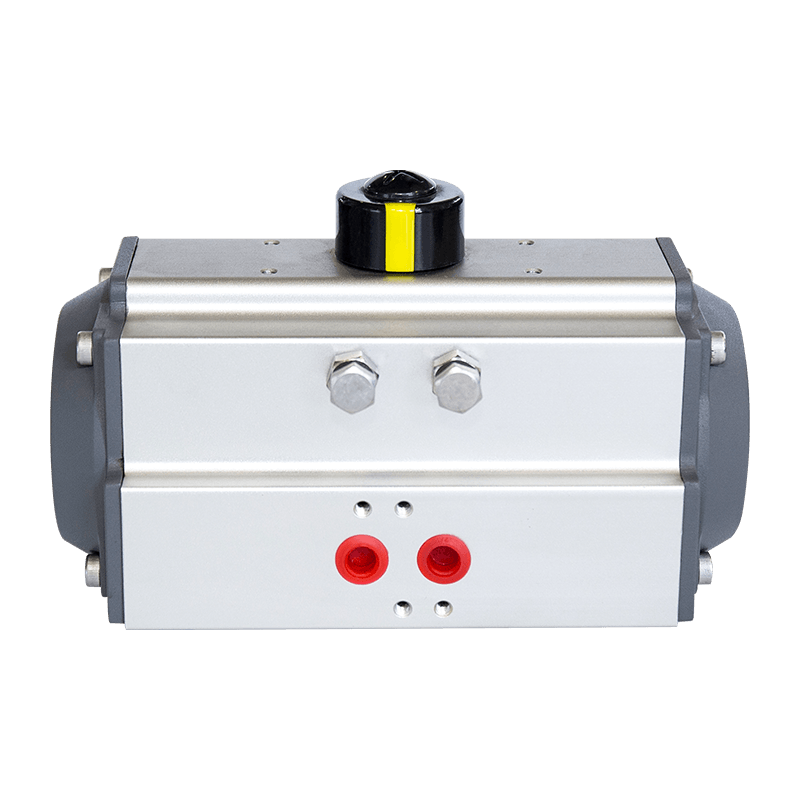

Pneumatische Antriebsantrieb optionale Funktionen | Doppelte Schauspielerei, einzelne Schauspielerei |
Optionale Modelle für pneumatische Aktuator | Bei der Serie AW Series |
Magnetventilspannung | AC110V, AC220V, AC24V, DC24V |
Luftquellendruck | 2BAR -8BAR |
Nenndurchmesser | DN50mm ~ DN4000mm |
Nenndruck | PN0.1MPA |
Anwendbare Temperatur | -30- 300ºC |
Verbindung | Flansch |
Ventilkörpermaterial | Kohlenstoffstahl, Edelstahl |
Ventilplattenmaterial | Kohlenstoffstahl, Edelstahl usw. |
Ventilsitzfutter | Kohlenstoffstahl, Edelstahl |
Anwendbare Medien | Staubhaltiges Rauchgas, Luft, Kohlegas und staubhaltiges Gas usw. usw. |
Hauptdimensionstabelle
DN (mm) | L | H | 0,05-0,1MPA | 0,25 MPa | 0,6 MPA | |||||||||
D | D1 | D2 | N-φd | D | D1 | D2 | N-φd | D | D1 | D2 | N-φd | |||
50 | 108 | 70 | 140 | 110 | 88 | 4-φ14 | 140 | 110 | 88 | 4-φ14 | 140 | 110 | 88 | 4-φ14 |
65 | 112 | 80 | 160 | 130 | 108 | 4-φ14 | 160 | 130 | 108 | 4-φ14 | 160 | 130 | 108 | 4-φ14 |
80 | 114 | 95 | 190 | 150 | 124 | 4-φ18 | 190 | 150 | 124 | 4-φ18 | 190 | 150 | 124 | 4-φ19 |
100 | 127 | 105 | 210 | 190 | 144 | 4 φ18 | 210 | 190 | 144 | 4-φ18 | 210 | 190 | 144 | 4-φ19 |
125 | 140 | 120 | 240 | 200 | 174 | 8-φ18 | 240 | 200 | 174 | 8-φ18 | 240 | 200 | 174 | 8-φ19 |
150 | 140 | 132 | 265 | 225 | 199 | 8-φ18 | 265 | 225 | 199 | 8-φ18 | 265 | 225 | 199 | 8-φ19 |
200 | 152 | 160 | 320 | 280 | 254 | 8-φ18 | 320 | 280 | 254 | 8-φ18 | 320 | 280 | 254 | 8-φ19 |
250 | 165 | 187 | 375 | 335 | 309 | 12-φ18 | 375 | 335 | 309 | 12-φ18 | 375 | 335 | 309 | 12-φ19 |
300 | 180 | 220 | 440 | 395 | 363 | 12-φ22 | 440 | 395 | 363 | 12-φ22 | 440 | 395 | 363 | 12-φ23 |
350 | 180 | 245 | 490 | 445 | 413 | 12-φ22 | 490 | 445 | 413 | 12-φ22 | 490 | 445 | 413 | 12-φ23 |
400 | 200 | 270 | 540 | 495 | 463 | 16-φ22 | 540 | 495 | 463 | 16-φ22 | 540 | 495 | 463 | 16-φ23 |
450 | 200 | 297 | 595 | 550 | 518 | 16-φ22 | 595 | 550 | 518 | 16-φ22 | 595 | 550 | 518 | 16-φ23 |
500 | 220 | 322 | 645 | 600 | 568 | 20-φ22 | 645 | 600 | 568 | 20-φ22 | 645 | 600 | 568 | 20-φ23 |
600 | 220 | 377 | 755 | 705 | 667 | 20-φ26 | 755 | 705 | 667 | 20-φ26 | 755 | 705 | 667 | 20-φ26 |
700 | 240 | 430 | 860 | 810 | 772 | 24-φ26 | 860 | 810 | 772 | 24-φ26 | 860 | 810 | 772 | 24-φ26 |
800 | 240 | 487 | 975 | 920 | 878 | 24-φ30 | 975 | 920 | 878 | 24-φ30 | 975 | 920 | 878 | 24-φ31 |
900 | 260 | 537 | 1075 | 1020 | 978 | 24-φ30 | 1075 | 1020 | 978 | 24-φ30 | 1075 | 1020 | 978 | 24-φ31 |
1000 | 260 | 587 | 1175 | 1120 | 1078 | 28-φ30 | 1175 | 1120 | 1078 | 28-φ30 | 1175 | 1120 | 1078 | 28-φ31 |
1200 | 280 | 702 | 1375 | 1320 | 1280 | 32-φ30 | 1375 | 1320 | 1280 | 32-φ30 | 1405 | 1340 | 1295 | 32-φ34 |
1400 | 300 | 782 | 1575 | 1520 | 1480 | 36-φ30 | 1575 | 1520 | 1480 | 36-φ30 | 1630 | 1560 | 1510 | 36-φ37 |
1600 | 320 | 895 | 1790 | 1730 | 1690 | 40-φ30 | 1790 | 1730 | 1690 | 40-O30 | 1830 | 1760 | 1710 | 40-φ37 |
1800 | 340 | 995 | 1990 | 1930 | 1890 | 44-φ30 | 1990 | 1930 | 1890 | 44-φ30 | 2045 | 1970 | 1918 | 44-φ40 |
2000 | 360 | 1095 | 2190 | 2130 | 2090 | 48-φ30 | 2190 | 2130 | 2090 | 48-φ30 | 2265 | 2180 | 2125 | 48-φ43 |
2200 | 380 | 1200 | 2405 | 2340 | 2295 | 52-φ33 | 2405 | 2340 | 2295 | 52-φ33 | 2475 | 2390 | 2335 | 52-φ43 |
2400 | 400 | 1310 | 2605 | 2540 | 2495 | 56-φ33 | 2605 | 2540 | 2495 | 56-033 | 2685 | 2600 | 2545 | 56-φ43 |
2600 | 420 | 1420 | 2805 | 2740 | 2695 | 60-φ33 | 2805 | 2740 | 2695 | 60-φ33 | 2905 | 2810 | 2750 | 60-φ49 |
2800 | 440 | 1530 | 3030 | 2960 | 2910 | 64-φ36 | 3030 | 2960 | 2910 | 64-φ36 | 3115 | 3020 | 2960 | 64-φ49 |
3000 | 460 | 1640 | 3230 | 3160 | 3110 | 68-φ36 | 3230 | 3160 | 3110 | 68-φ36 | 3315 | 3220 | 3160 | 68-φ49 |
3200 | 480 | 1760 | 3430 | 3360 | 3310 | 72-φ36 | 3430 | 3360 | 3310 | 72-φ36 | 3525 | 3430 | 3360 | 72-φ49 |
3400 | 500 | 1870 | 3630 | 3560 | 3510 | 76-φ36 | 3630 | 3560 | 3510 | 76-φ36 | 3735 | 3640 | 3560 | 76-φ49 |
3600 | 520 | 1980 | 3840 | 3770 | 3720 | 80-φ36 | 3840 | 3770 | 3720 | 80-φ36 | 3970 | 3860 | 3720 | 80-φ56 |
3800 | 540 | 2120 | 4045 | 3970 | 3920 | 80-φ39 | 4045 | 3970 | 3920 | 80-φ39 | 4180 | 4070 | 3970 | 80-φ62 |
4000 | 560 | 2230 | 4245 | 4170 | 4120 | 84-φ39 | 4245 | 4170 | 4120 | 84-φ39 | 4380 | 4270 | 4170 | 84-φ62 |
