Was ist die Eingangsschutzbewertung und was bedeutet es?

Machen Sie sich mit den internationalen Schutzsymbolen vertraut, um den Eintritt fester Objekte und Flüssigkeiten in elektrischen Gehäusen anzuzeigen.

Die Eingangsschutzbewertung (oder die IP - - -Bewertung) ist ein internationaler Standard (IEC 60529) für den Grad des Schutzes oder der Versiegelung der Effektivität elektrischer Gehäuse gegen den Eintritt von Gegenständen, Wasser, Staub oder versehentlichem Kontakt. Dieser Standard entspricht dem europäischen Standard EN 60529.

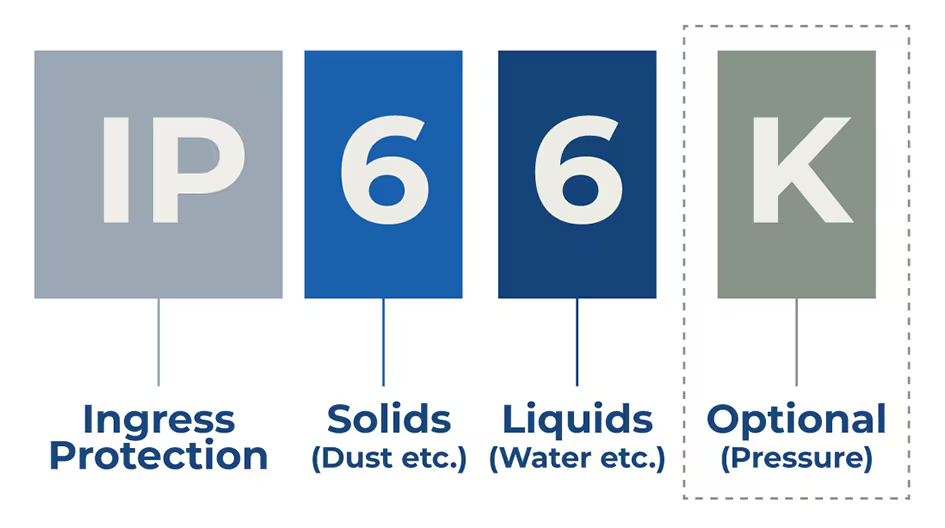

IP -Bewertungen bestehen häufig aus den Buchstaben IP (Eingangsschutz), gefolgt von zwei Zahlen und optionalen Buchstaben. Die beiden Zahlen und der endgültige Buchstaben geben die folgende Schutzkategorie an.

Erster Ziffer solider Schutz

Die erste Ziffer nach IP gibt den Schutzniveau an, das für geschlossene Geräte gegen feste Fremdkörper und den menschlichen Kontakt mit gefährlichen Teilen wie leitfähigen Körpern bereitgestellt wird.

Ebene

Größe des geschützten Objekts

Schutzwirksamkeit

X

-

X gibt an, dass keine Daten auf der angegebenen Schutzebene vorliegen

O

Kein Schutz

Nicht vor Objekten geschützt, die berührt oder eingeben

1

Durchmesser> 50 mm

Große Oberfläche eines Objekts

Absichtlicher Kontakt kann nicht verhindert werden

2

Durchmesser> 12,5 mm

Finger oder ähnliches Objekt

3

Durchmesser> 2,5 mm

Werkzeuge, dicke Drähte usw.

4

Durchmesser> 1 mm

Die meisten Drähte, Schrauben usw.

5

Staub verhindern

Der Eindringen von Staub reicht aus, um die Ausrüstung während des Betriebs zu beschädigen

Verhindern Sie den Kontakt vollständig

6

staubdicht

Kein Staubeintritt

Verhindern Sie den Kontakt vollständig

Zweite Zahl: Schutz gegen Flüssigkeiten

Die zweite Zahl nach IP im Code -Bewertung gibt den Schutzniveau an, das das wasserdichte Gehäuse dem Gerät bietet.

Ebene

Größe des geschützten Objekts

Schutzwirksamkeit

X

-

X gibt an, dass keine Daten auf der angegebenen Schutzebene vorliegen

O

Kein Schutz

Kann nicht verhindern, dass Wasser eindringt

1

Tropfend

Vertikales Tropfen

2

Tropf am Hang <15 °

Vertikales Tropfen beim Kabinett <15 ° geneigt

3

Wasserspray

Wasserspray im Winkel <60o von vertikaler

4

Spritzen

Schützt den Stellantrieb vor Wasser, das aus allen Richtungen auf das Gehäuse spritzt

5

Wasserstrahl

Schützen Sie die Druckstange vor Wasserspray vor einer Düse (6,3 mm), die aus jeder Richtung in Richtung des Schachtels sprüht

6

Kraftvolles Wasserspray

Schützt den Stellantrieb vor starken Düse Wasserspray (12,5 mm Düse), die aus irgendeiner Richtung zum Schrank sprühen

7

Eintiefertiefe bis zu 1 m

Wassereintritt beim vorübergehenden Eintauchen (Eintiefertiefe bis zu 1 m)

8

Die Eintiefertiefe übersteigt 1 m

Wassereingang während des kontinuierlichen Eintauchens (Eintauchtiefe übersteigt 1 m)

9k*

Kraftwertiges Wasserspray mit hohem Temperatur

Hochdruck und hohe Temperatursprühen schließen Abstand

*Alle Tests mit IPX9 mit Buchstaben 'K' in Standard -IEC 60529 werden durch den ISO 20653 -Standard definiert.

® -Aktuatoren mit IP66 und IP69K markiert

Industrieanhänger werden häufig in Umgebungen eingesetzt, in denen sie sowohl Flüssigkeiten als auch Feststoffen ausgesetzt sind. Daher, Alle unsere Aktuatoren mit Aluminiumgehäusen werden getestet, um IP66 und IP69K zu erreichen Bewertungen, die sie für eine Vielzahl von Anwendungen vielseitig vielseitig machen.

Die mit der IP66 -Bewertung gekennzeichneten Aktuatoren sind aus jeder Richtung vollständig vor Staubeintritt und starken Wasserjets geschützt. Dies macht sie für den Außengebrauch bei wechselnden Wetterbedingungen geeignet.

Wenn die Anwendung mit Hochtemperatur- und Hochdruckwasserjets waschen muss, ist IP69K das empfohlene Schutzniveau. Dies ist eine häufige Anforderung, beispielsweise in landwirtschaftlichen Maschinen, bei denen die Aktuatoren nicht abgedeckt oder geschützt werden müssen. Nach der Feldarbeit sind die Aktuatoren häufig Schmutz, Düngemitteln und häufigen Hochdruckwaschen ausgesetzt.

IP66

  • Verhindern Sie, dass alle Staub eintreten
  • Schützt den Stellantrieb vor Hochdruckwasserjets vor allen Richtungen

IP69K

  • Verhindern Sie, dass alle Staub eintreten
  • Schützt vor Dampfstrahlreinigung
