Kurze Einführung

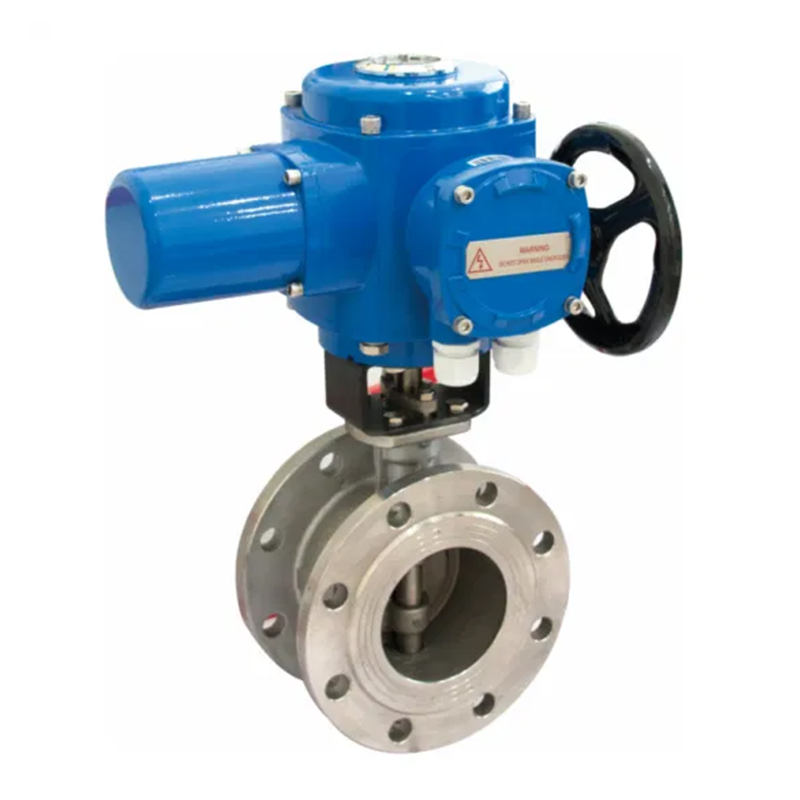

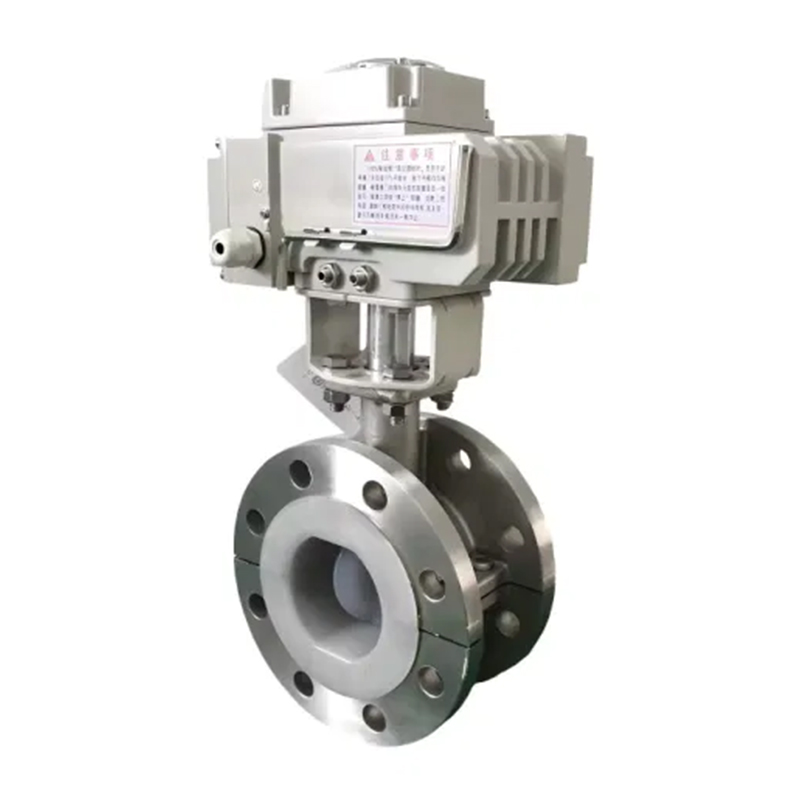

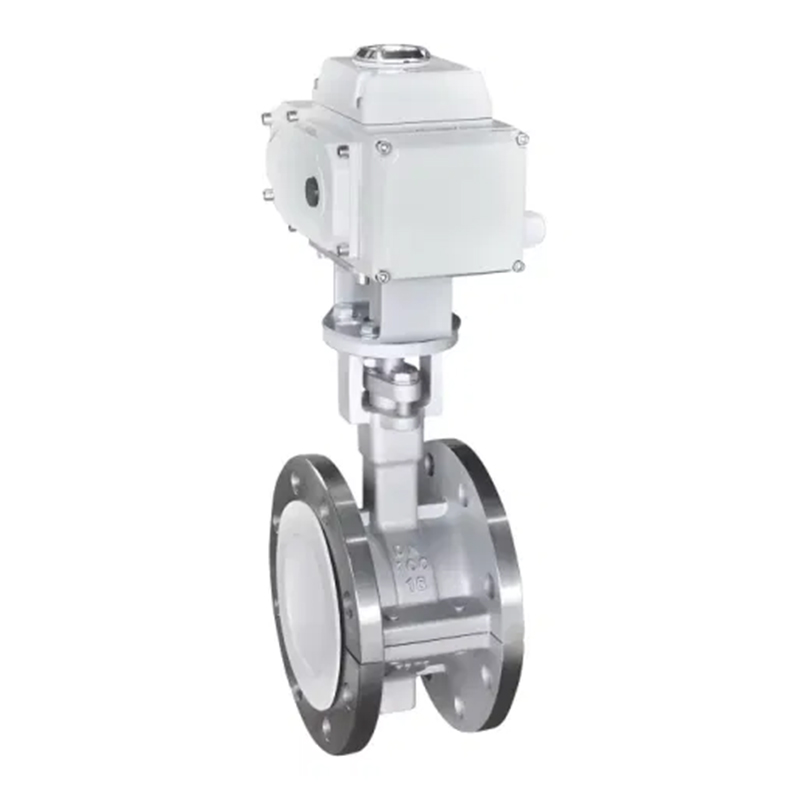

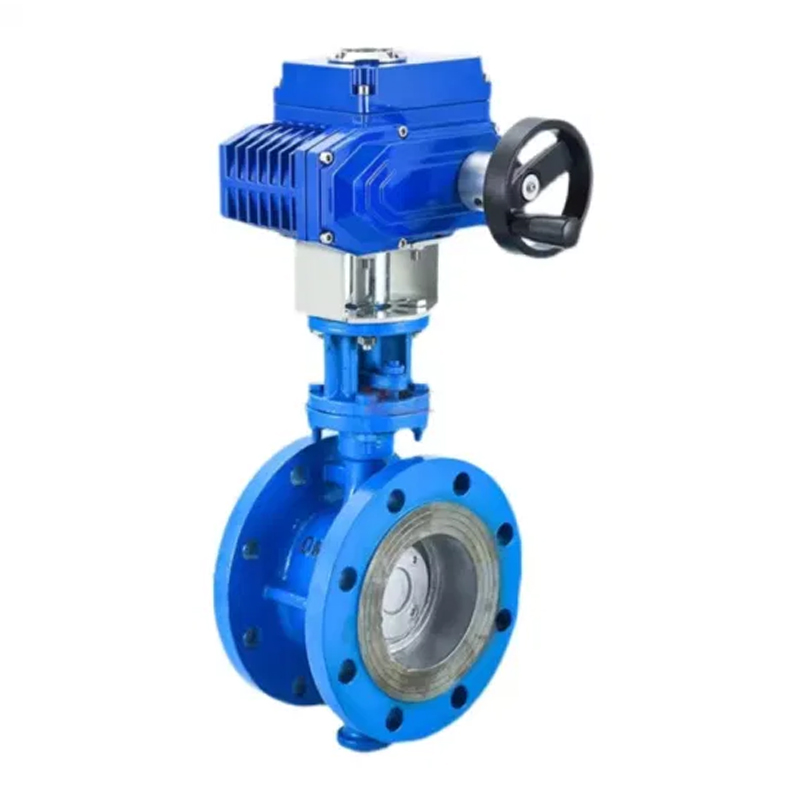

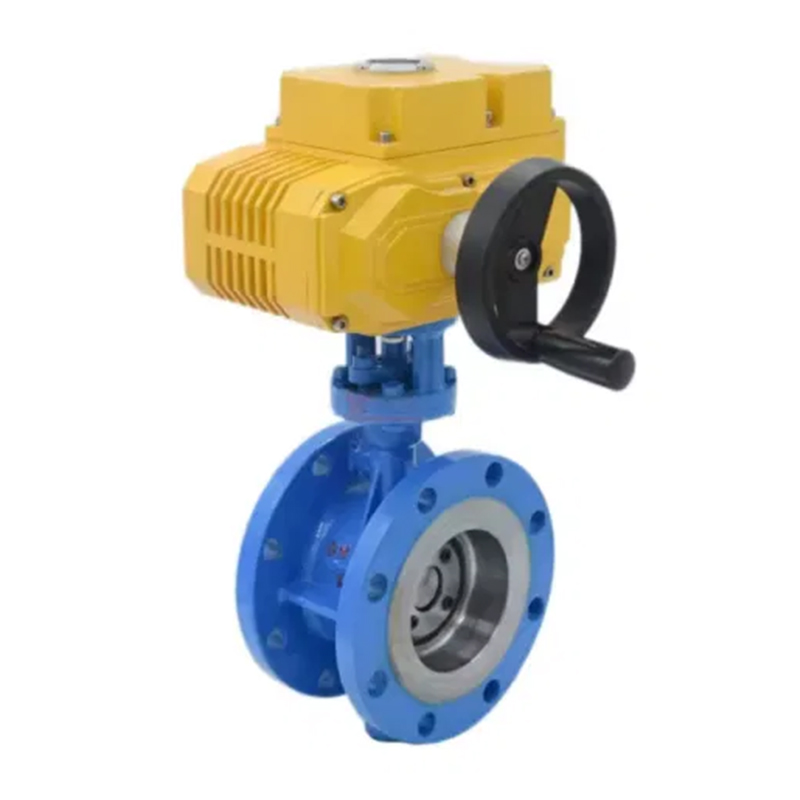

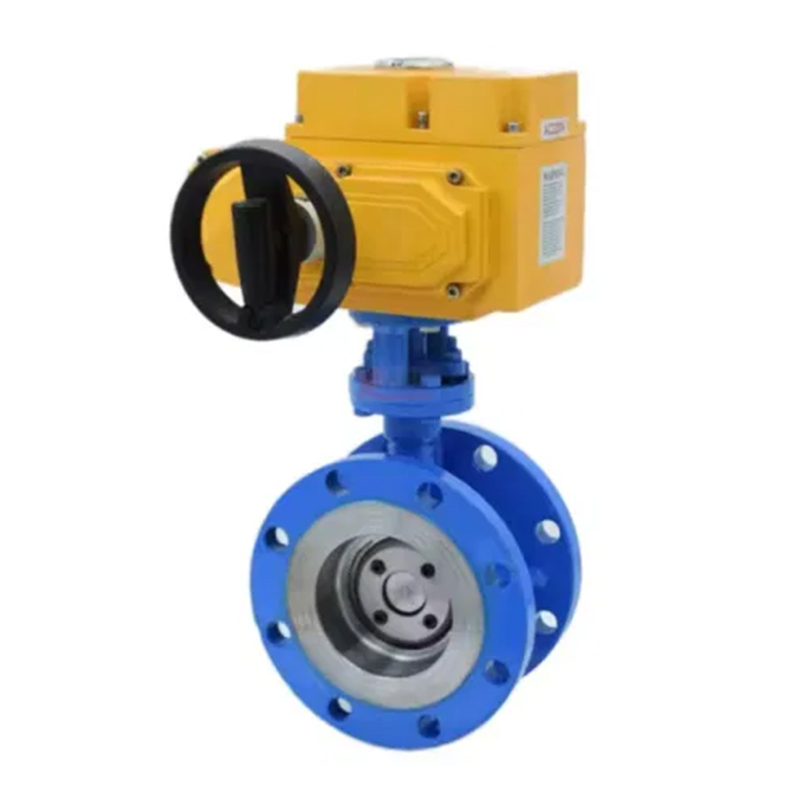

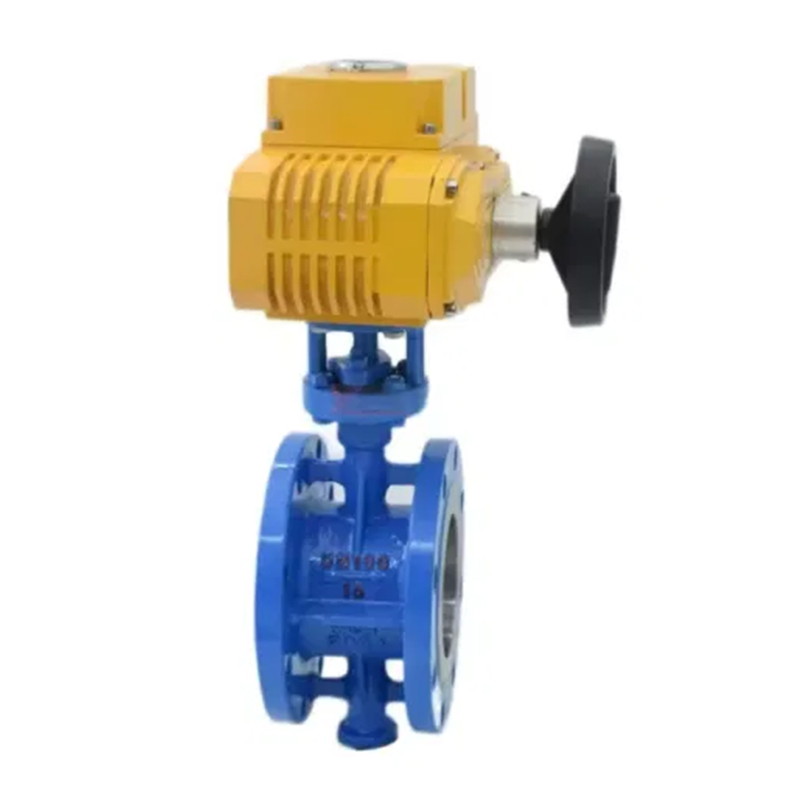

D941X Electric Flansches WeichversiegelBlutterventil hat neuartiges und angemessenes Design, einfache Struktur, geringe Größe, geringes Gewicht, 90-Grad-Rotation, schnelles Öffnen und Schließen, kleines Betriebsmoment, bequemer Betrieb, Arbeitspartner und geschmeidiger. Es kann in jeder Position installiert werden und ist einfach zu warten. Die Siegel kann ersetzt werden, die Versiegelungsleistung ist zuverlässig, um eine Zwei-Wege-Versiegelung und Null-Leckage zu erzielen. Das Versiegelungsmaterial ist gegen Altern und Korrosion resistent und hat eine lange Lebensdauer.
Wenn sich das Flansch -Schmetterlingsventil in der vollständig geöffneten Position befindet, ist die Dicke der Schmetterlingsplatte der einzige Widerstand, wenn das Medium durch den Ventilkörper fließt. Daher ist der vom Ventil erzeugte Druckabfall sehr klein, sodass er gute Durchflussregeleigenschaften aufweist. Schmetterlingsventile werden nicht nur in allgemeinen Industrien wie Erdöl, Gas, chemischer Industrie und Wasserbehandlung, sondern auch im Kühlwassersystem von Wärmekraftwerken weit verbreitet.
Technischer Parameter
Optionale elektrische Aktuatormerkmale | Schaltertyp, Integraltyp, Regulierungstyp, intelligenter Typ |
Optionale Modelle für elektrische Aktuator | Q, DQ, QM, QC, AkqSeries, optionale Z -Serie mit großem Durchmesser, Akseries |
Stromspannung | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nenndurchmesser | DN40mm ~ DN1400mm |
Nenndruck | Pn1.0mpa ~ pn1.6mpa |
richtige Temperatur | EPDM: -30 ~ 100ºC Ptee: -30 ~ 120ºC |
Verbindung | Flansch |
Ventilkörpermaterial | Duktiles Eisen, Kohlenstoffstahl, Edelstahl |
Ventilplattenmaterial | Sphäroidale Tinte, 304.316.316L, 2507,1,4529, Kupferplatte, Nylon usw. |
Ventilsitzfutter | NBR, EPDM, PTFE |
Anwendbare Medien | Wasser, Gas, Aufschlämmung, Öl usw. |
Hauptdimensionstabelle
DN (mm) | D | D1 | L | D3 | D4 | H1 | H2 | Φ | b | N-φd | |||
1 | 1.6 | 1 | 1.6 | 1 | 1.6 | ||||||||
50 | 165 | 165 | 125 | 125 | 108 | 70 | 50 | 83 | 130 | 12.7 | 18 | 4-φ18 | 4-φ18 |
65 | 185 | 185 | 145 | 145 | 112 | 70 | 50 | 93 | 140 | 12.7 | 18 | 4-φ18 | 4-φ18 |
80 | 200 | 200 | 160 | 160 | 114 | 70 | 50 | 100 | 150 | 12.7 | 20 | 8-φ18 | 8-φ18 |
100 | 220 | 220 | 180 | 180 | 127 | 90 | 70 | 110 | 165 | 15.8 | 20 | 8-φ18 | 8-φ18 |
125 | 250 | 250 | 210 | 210 | 140 | 90 | 70 | 123 | 180 | 19.05 | 22 | 8-φ18 | 8-φ18 |
150 | 285 | 285 | 240 | 240 | 140 | 90 | 70 | 143 | 200 | 19.05 | 22 | 8-φ22 | 8-φ22 |
200 | 340 | 340 | 295 | 295 | 152 | 125 | 102 | 171 | 230 | 22.2 | 24 | 8-φ22 | 12-φ22 |
250 | 390 | 405 | 350 | 355 | 165 | 125 | 102 | 203 | 270 | 28.6 | 24 | 12-φ22 | 12-φ26 |
300 | 440 | 460 | 400 | 410 | 178 | 150 | 125 | 230 | 320 | 31.8 | 26 | 12-φ22 | 12-φ26 |
350 | 500 | 520 | 460 | 470 | 190 | 150 | 125 | 260 | 350 | 31.8 | 26 | 16-φ22 | 16-φ26 |
400 | 565 | 580 | 515 | 525 | 216 | 175 | 140 | 300 | 390 | 33.34 | 28 | 16-φ26 | 16-φ30 |
450 | 615 | 640 | 565 | 585 | 222 | 175 | 140 | 335 | 428 | 38 | 30 | 20-φ26 | 20-φ30 |
500 | 670 | 715 | 620 | 650 | 229 | 210 | 165 | 373 | 450 | 41.15 | 32 | 20-φ26 | 20-φ33 |
600 | 780 | 840 | 725 | 770 | 267 | 210 | 165 | 430 | 520 | 50.7 | 34 | 20-φ30 | 20-φ36 |
700 | 895 | 910 | 840 | 840 | 292 | 300 | 254 | 470 | 600 | 55 | 36 | 24-φ30 | 24-φ36 |
800 | 1015 | 1025 | 950 | 950 | 318 | 300 | 254 | 523 | 662 | 63.35 | 36 | 24-φ30 | 24-φ39 |
900 | 1115 | 1125 | 1050 | 1050 | 330 | 300 | 254 | 589 | 710 | 75 | 40 | 26-φ33 | 28-φ39 |
1000 | 1230 | 1255 | 1160 | 1170 | 410 | 300 | 254 | 656 | 780 | 85 | 42 | 26-φ36 | 28-φ42 |
1200 | 1405 | 1485 | 1340 | 1390 | 470 | 300 | 254 | 732 | 840 | 92 | 46 | 32-φ37 | 32-φ49 |
1400 | 1630 | 1685 | 1560 | 1590 | 530 | 300 | 254 | 840 | 905 | 130 | 50 | 36-φ37 | 36-φ49 |
